TF Series
TF5
TF3
TF1
Tio1608-D
NY64-D
ویژگیها
یاماها همواره تلاش کرده تا نیازهای مهندسان صدا در سراسر جهان را درک کرده و پاسخ دهد. نتیجهی این تلاشها را میتوان در موفقیت سری کنسولهای دیجیتال CL و QL و همچنین کنسول پرچمدار RIVAGE PM10 مشاهده کرد. کلید این موفقیت، همواره در پشتیبانی از خلاقیت کاربر نهفته بوده است. خلاقیت زمانی مؤثرتر است که هیچ محدودیتی آن را محدود نکند، و اکنون یاماها کنسول میکس دیجیتالی جدیدی را طراحی کرده که آزادی عمل بیشتری به شهود کاربر میدهد. فناوری TouchFlow Operation™ که در کنسولهای سری TF معرفی شده، به کاربر این امکان را میدهد که با سرعت و آزادی بیسابقهای به موسیقی و هنرمندان روی صحنه پاسخ دهد و صدای زنده را به سطحی تازه از دقت و ظرافت برساند. با رابط کاربری TouchFlow که برای کنترل با پنل لمسی بهینهسازی شده، هم مهندسان باتجربه و هم تازهواردها میتوانند به آسانی به میکس ایدهآل دست یابند. پریامپهای قابل ذخیرهسازی D-PRE™ کیفیت صدایی ارائه میدهند که حتی گوشهای حرفهای و حساس را راضی خواهد کرد. ویژگیهای پیشرفته ضبط زنده و عملکرد بینقص با رکهای I/O با کارایی بالا، این میکسرهای دیجیتال جمعوجور را به گزینههایی ممتاز برای طیف وسیعی از کاربردها تبدیل کرده است. با این کنسول دیجیتال پیشرفته، کنترل شهودی و آزادی خلاقانهای بیمانند را تجربه کنید.
عملیات TouchFlow™ – جریان کنترلی روان و طبیعی
کنسولهای دیجیتال یاماها همواره با همکاری مهندسان برجسته در سطح جهان طراحی شدهاند تا کاربری آسان، سریع و شهودی را تضمین کنند. رابطهای معروفی مانند Selected Channel و Centralogic™ گواهی بر موفقیت این رویکرد هستند. سری TF با ترکیب دانش فنی یاماها، بازخورد میدانی و آخرین فناوریهای صفحهنمایش لمسی، تجربهای ارتقاءیافته از کار با کنسول را ارائه میدهد. راهاندازی و عملکرد روان، پریستها و صحنههای کاربردی، طراحی دقیق، و نرمافزارهایی که با کل سیستم یکپارچه شدهاند، همه و همه در قالب فناوری TouchFlow Operation گرد هم آمدهاند؛ مفهومی نو در طراحی رابط کاربری کنسولها که راحتی و سهولت بینظیری را در قالب کنسولهای کوچک برای کاربران و کاربردهای متنوع به ارمغان میآورد.
رابط کاربری شهودی، بهینهسازیشده برای پنل لمسی
مهندسان یاماها هنگام توسعه سری TF، از تجربیات موفق قبلی در طراحی رابطهای کنسولهای حرفهای بهره گرفتند و کنترل لمسی شهودی را بهگونهای توسعه دادند که برای کاربران طیف وسیعی از دستگاهها قابل درک باشد. بسیاری از عملیاتها تنها از طریق صفحهنمایش لمسی قابل انجام است و همین باعث میشود که این رابط نوآورانه بهسرعت برای کاربران مختلف طبیعی و راحت شود. چه قبلاً با کنسولهای دیجیتال یاماها کار کرده باشید، چه با برندهای دیگر، چه با کنسولهای آنالوگ، و چه اینکه اصلاً برای اولین بار با میکسر کار میکنید، کنسولهای TF شما را به شکلی سریع و آسان به نتایج دلخواه خواهند رساند. کنترلهای فیزیکی اطراف پنل لمسی نیز کنترل دقیقتری فراهم میکنند.

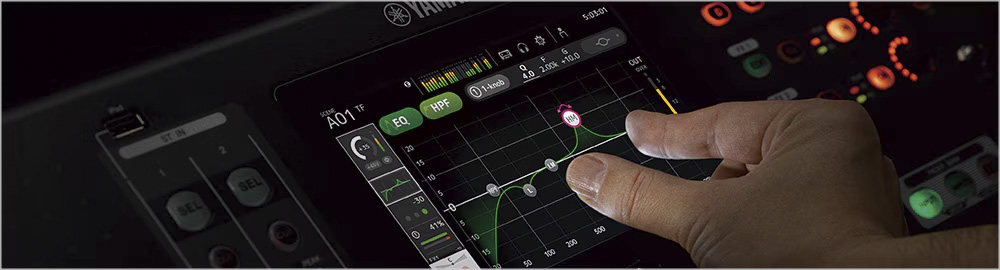

کنترل لمسی برای مدیریت نزدیکتر و دقیقتر
رابط کاربری سری TF برای بهترین عملکرد با کنترل لمسی بهگونهای پالایش شده که در هر موقعیت میکسی مزیتی ملموس به حساب میآید. محتوای نمایشگر بهصورت خاص برای دسترسی سریع و آسان طراحی شده، با چیدمانی که طبیعیترین و کارآمدترین حالت میکس را ترویج میکند. استفاده از صفحه لمسی، همچون شکل دادن به صدا با نوک انگشتان است.
دکمه Touch & Turn برای دقت بیشتر در کنترل
وقتی برای تنظیم دقیق EQ یا سایر پارامترها به دقت بالاتری نیاز دارید، دکمه فیزیکی Touch & Turn درست کنار پنل لمسی آماده استفاده است. همچنین چهار دکمه قابلتعریف در زیر پنل قرار دارند که میتوان آنها را برای کنترل پارامترهایی مانند آستانه کمپرسور، افزایش EQ یا هر پارامتر مهم دیگری تنظیم کرد. این دکمهها همیشه روی کانال انتخابشده اعمال میشوند.
نمای کلی (Overview) و رابط کانال انتخابشده (Selected Channel)
مانند کنسولهای سری CL، عملکرد این کنسولها نیز بر اساس پنجرههای Overview و Selected Channel طراحی شدهاند. در نمای کلی، پارامترهای هشت کانال بهصورت همزمان نمایش داده میشود و دکمه Touch & Turn دسترسی مستقیم به پارامترهایی چون گین، EQ تکدکمهای، کمپرسور تکدکمهای، آستانه گیت، سطح ارسال افکت، پن (pan) و… را فراهم میکند. با لمس دوباره پارامتر مشخصشده، وارد نمای کانال انتخابشده میشوید تا تنظیمات دقیقتری را انجام دهید.
1-knob COMP™ و 1-knob EQ™:
تنها با یک دکمه به صدای ایدهآل برسید
یک مهندس صدای باتجربه میتواند با یک کمپرسور، کارهای زیادی انجام دهد: زنده کردن صدای گیتار، ایجاد ضربه در بیس، سفتتر کردن صدای اسنر، و برجستهسازی وکال در میکس.
ویژگی 1-knob COMP (کمپرسور تکدکمهای) این کارها را سریع و آسان انجام میدهد؛ بدون نیاز به تنظیم همزمان چندین پارامتر. این ویژگی نخست در میکسرهای آنالوگ یاماها معرفی شد و بهسرعت به ابزاری محبوب و پرکاربرد تبدیل شد. حالا در نسخه دیجیتال TF بازطراحی و بهبود یافته تا راهاندازی و بهرهوری را بیش از پیش افزایش دهد.
همین مفهوم در ویژگی 1-knob EQ نیز پیاده شده است که با دقت بسیار بالایی توسط تیم تحقیق و توسعه یاماها و با همکاری مهندسان صدای حرفهای طراحی شده تا حداکثر نتیجه را در حداقل زمان و با کمترین تلاش حاصل کند.
- حالت Vocal Mode به شما کمک میکند تا صدای وکال شفاف، واضح و تعریفشدهای ایجاد کنید.
- حالت Intensity Mode هم امکان کنترل میزان شدت اکولایزر را بهصورت یکدکمهای فراهم میکند؛ چه از پریستهای آماده استفاده کنید، چه اکولایزر دلخواه خود را طراحی کنید.
اما این تمام ماجرا نیست:
ویژگیهای 1-knob COMP و 1-knob EQ روی کانالهای خروجی نیز موجود هستند. این یعنی میتوانید بهسادگی کمپرس و اکولایزر کلی سیستم را طوری تنظیم کنید که با اندازه فضا و جمعیت مخاطب کاملاً هماهنگ باشد.
در EQ خروجی، حالت Loudness Mode جایگزین Vocal Mode شده و با افزایش صدای پر فشار (SPL) در عین حفظ کیفیت صوتی، بهراحتی با چرخاندن یک دکمه قابل کنترل است.
در هر دو ویژگی، با یک کلیک به نمایشگر کامل کمپرسور یا EQ دسترسی خواهید داشت تا در صورت نیاز تنظیمات دقیقتری اعمال کنید.
GainFinder™ – پشتیبانی از تنظیم دقیق گین (Gain)
گین اولین مرحله در مسیر سیگنال ورودی است و نحوه تنظیم آن، بر عملکرد و کیفیت کلی سیگنال تأثیر مستقیم دارد. یاماها برای تنظیم سریع و دقیق این پارامتر حیاتی، ویژگی جدیدی به نام GainFinder طراحی کرده است.
با این ویژگی، کاربر فقط باید گین کانال را طوری تنظیم کند که نشانگر سبز وسط در متری که سطح را نشان میدهد، بیشترین زمان ممکن روشن بماند.
البته اگر کاربر ترجیح دهد، میتواند از روش سنتی تنظیم گین نیز استفاده کند، چرا که متریها همچنان عملکرد معمول خود را حفظ کردهاند.
پریستها و صحنههای کاربردی – میانبری به صدای عالی
ویژگی حافظهی صحنهی یاماها که امکان ذخیره و فراخوانی تنظیمات میکس را فراهم میکند، همچنان در این مدل حفظ شده است.
علاوه بر این، مجموعهای از پریستهای کانال ارائه شده که با همکاری شرکتهای پیشروی تولید میکروفن و مهندسان صدای حرفهای طراحی شدهاند و نقطه شروع مناسبی برای رسیدن به صدایی باکیفیت به شمار میروند.
این پریستها شامل پارامترهایی مانند:
- گین (HA gain)
- EQ
- دینامیکها
- نام و رنگ کانال
میشوند تا زمان کمتری صرف تنظیمات اولیه شده و وقت بیشتری برای پالایش میکس و تعامل با هنرمندان باقی بماند.
QuickPro Presets™ – دسترسی سریع به تنظیمات حرفهای صدا
تیم R&D یاماها با همکاری مهندسان معتبر و شرکتهای پیشرو مانند:
- Audio-Technica
- FitEar
- Sennheiser
- Shure
- Ultimate Ears
- Westone Laboratories
مجموعهای از QuickPro Presets™ برای انواع میکروفونها و تجهیزات خروجی طراحی کردهاند.
حتی یک مهندس تازهکار نیز میتواند با استفاده از این پریستها، به صدایی نزدیک به سطح حرفهای برسد. مهندسان باتجربه هم از صرفهجویی چشمگیر در زمان استقبال خواهند کرد.
🔹 برای کانالهای ورودی بیش از ۲۰۰ پریست آماده شده است — از وکال گرفته تا درام ستها.
🔹 برای کانالهای خروجی نیز پریستهایی برای انواع اسپیکرها و مانیتورهای داخلگوشی مانند Ultimate Ears، با چندین تنوع متناسب با محیطها و اندازه فضاهای مختلف آماده شده است.
این پریستها را میتوان به همان صورت آماده استفاده کرد یا بهعنوان پایهای برای تنظیم دستی دقیقتر به کار برد. همچنین میتوان تنظیمات شخصی را بهصورت پریست ذخیره کرد.
نکته مهم:
ویژگیهای 1-knob EQ و 1-knob COMP با QuickPro Presets™ نیز کاملاً سازگار هستند و امکان تنظیم سریع و کارآمد صدا را فراهم میکنند.
یاماها همچنین بهصورت دورهای پریستهای جدید را در وبسایت Pro Audio خود منتشر خواهد کرد، پس حتماً برای
دو بانک حافظه صحنه (Scene Memory)
ویژگی حافظه صحنه در سری TF شامل دو بانک A و B است که هر کدام میتوانند تا 100 صحنه را ذخیره کنند، یعنی در مجموع 200 صحنه برای ذخیره و فراخوانی آنی در اختیار دارید.
برخی از این صحنهها بهصورت پیشفرض برنامهریزی شدهاند:
- صحنههایی که تنظیمات 1-knob COMP و 1-knob EQ فعال دارند، برای کاربری سریع و آسان.
- صحنههایی با ویژگیهای 1-knob غیرفعال برای مهندسان حرفهای که ترجیح میدهند روند کاری سنتی را دنبال کنند.
میتوان از این بانکها برای سازماندهی صحنهها استفاده کرد؛ مثلاً یکی برای نوع موسیقی و دیگری برای نوع رویداد.
طراحی برای دید عالی و عملکرد سریع
سختافزار سری TF دارای ویژگیهایی است که باعث سهولت استفاده، راحتی و عملکرد حرفهای میشود.
فیدرها، دکمهها و کلیدها با کیفیت ساخت بالا، بههمراه نمایشگرهای پیشرفته با وضوح بالا (برای نام و رنگ کانال)، تجربهای روان و دقیق در اختیار شما قرار میدهند.
پنل لمسی نیز تعادل کاملی میان بازخورد بصری جامع و پاسخدهی سریع برقرار کرده است. ترکیب فیزیکی اجزای پنل، جریان کاری بسیار مؤثری را ممکن میسازد.
طراحی پنل برای حداکثر بهرهوری در جریان کاری
بر اساس تحلیل دقیق روندهای کاری مهندسان مختلف، طراحی پنل سری TF طوری انجام شده که ویژگیها به شکلی منطقی،
قابلدسترسی و بسیار کارآمد عرضه شوند. هدف تنها ارائه لیست بلندی از امکانات نیست، بلکه استفادهپذیری واقعی و سریع است.
بخش کامل بانک فیدر (Fader Bank)
- دو بانک ورودی (INPUT)
- یک بانک خروجی (OUTPUT)
- با فشردن همزمان دو دکمه INPUT، وارد بانک گروه (GROUP) میشوید.
در بانک GROUP میتوانید سطح چند کانال را از طریق یک فیدر DCA کنترل کنید.
همچنین بانک سفارشی (CUSTOM) نیز وجود دارد که در آن میتوانید هر ورودی، خروجی یا گروه DCA را به هر فیدری اختصاص دهید.
DCA Roll-out برای کنترل گروهی پیشرفته
هنگام انتخاب بانک GROUP، همه فیدرها (به جز 8 فیدر DCA) به فیدرهای Roll-out تبدیل میشوند. با انتخاب یک گروه DCA، بلافاصله کانالهای آن گروه به فیدرهای Roll-out منتقل میشوند. این ویژگی امکان تنظیم سریع سطح و سایر پارامترهای هر کانال را فراهم میکند، در حالیکه فیدرهای DCA همچنان برای میکس کلی استفاده میشوند.
نام و رنگ کانال
بالای هر فیدر نمایشگری قرار دارد که اطلاعات زیر را نمایش میدهد:
نوار رنگی نیز مسیریابی بصری را ساده کرده و از اشتباه در هنگام تعویض بانکها یا فراخوانی صحنه جلوگیری میکند. نام کانال یا شناسه، نام پورت، وضعیت فیدر، وضعیت فانتوم پاور، عملکرد Gate و Compressor
فیدرها و دسترسی مستقیم به همه ورودیها
- TF5 دارای 33 فیدر موتوردار
- TF3 دارای 25 فیدر
- TF1 دارای 17 فیدر
تمام ورودیهای پشت دستگاه دارای فیدر اختصاصی هستند، بنابراین وضعیت آنها بهراحتی قابل بررسی و دسترسی مستقیم است.
بخش SENDS ON FADER
با فشردن دکمههای SENDS ON FADER، سطح AUX یا FX مربوطه روی فیدرها نمایان میشود و بهراحتی قابل بررسی و تنظیم است.
در این حالت، فیدر MASTER به عنوان کنترل اصلی باس AUX عمل میکند و نیازی به تعویض بانک فیدر نیست.
طراحی پیشرفته برای عملکرد راحت و روان
بخش بالای پنل بهگونهای طراحی شده که بتوان از آن برای قرار دادن آیپد، لیست آهنگها، نتها، یادداشتها و موارد دیگر استفاده کرد. طراحی سهتکه و زاویهدار پنل، بیشینهی دید و دسترسی را فراهم میسازد.
سایر ویژگیها برای بهبود جریان کاری
- بخش USER DEFINED KNOBS:
امکان اختصاص پارامترهای مهم مانند آستانه کمپرسور یا EQ برای دسترسی سریع و مستقیم. - بخش USER DEFINED KEYS:
شش کلید قابل برنامهریزی برای فراخوانی تنظیمات خاص، مانند صحنههای دلخواه تنها با یک لمس. - بخش MUTE:
امکان Mute کردن چندین ورودی یا افکت بهصورت همزمان. - بخش FX:
کنترل ON/OFF افکت، مانیتور Cue، سطح صدا و ویرایش پارامترهای افکت از یک کانال اختصاصی. - بخش ST IN:
پخش دیجیتال از آیپد/آیفون، یا ضبط/پخش با USB. کنترل فایلهای BGM و صوتی دیگر با نوک انگشت.
برای ضبط با USB، از هارد دیسک یا دستگاه پرسرعت استفاده کنید (عملکرد فلش USB تضمینشده نیست).
سه نرمافزار اختصاصی که برای کنترل بیسیم و تنظیمات آفلاین طراحی شدهاند:
TF Editor
برای Windows و macOS، امکان ویرایش صحنه، مدیریت پریستها، و تایپ نام کانالها. قابلاستفاده بهصورت آفلاین یا همزمان با StageMix و MonitorMix.
پشتیبانی از تاچاسکرین ویندوز 8، اتصال همزمان سه دستگاه.
TF StageMix™
اپلیکیشن آیپد برای کنترل بیسیم کنسول از مکانهایی مانند جایگاه تماشاچیان یا جلوی مانیتورها. رابطی مشابه نمایشگر کنسول دارد.
MonitorMix
اپلیکیشنی برای AUX میکس بیسیم تا 10 دستگاه (iPad، iPhone، iPod touch یا Android).
هر نوازنده کنترل مستقل خود را دارد؛ میتواند گروههای شخصی بسازد (مثلاً همه سطحها روی یک فیدر)، بدون نیاز به دانش فنی.
TF Editor – ویرایش آفلاین و کنترل در اجرای زنده
نرمافزار TF Editor برای کامپیوترهای ویندوز و مک، یک رابط کامل برای ویرایش و تنظیم آفلاین کنسولهای سری TF فراهم میکند. این نرمافزار امکانات مدیریت صحنهها (Scenes) و پریستها را دارد و همچنین امکان تایپ نام کانالها از طریق صفحهکلید را بسیار ساده میکند.
مزایای اصلی:
- میتوانید در هر زمان و مکان کنسول را بهصورت آفلاین پیکربندی و تنظیم کنید.
- این نرمافزار را میتوان همزمان با StageMix و MonitorMix بهصورت آنلاین نیز استفاده کرد.
- کامپیوترهای ویندوز 8 دارای صفحه لمسی چندنقطهای، میتوانند همان ژستهای لمسی کنسول را اجرا کنند.
- اگر از Wi-Fi استفاده شود، کامپیوتر شما به یک دستگاه میکس بیسیم بسیار کارآمد تبدیل میشود.
- تا سه دستگاه که TF Editor یا StageMix را اجرا میکنند میتوانند بهطور همزمان به کنسول متصل شوند.
در نتیجه، TF Editor ابزار بسیار مناسبی برای آمادهسازیهای پیش از اجرا، مدیریت آسان صحنهها، و حتی کنترل زنده سیستم در شرایط واقعی است.
TF StageMix™ – میکس بیسیم با آیپد
TF StageMix اپلیکیشنی مخصوص آیپد است که امکان کنترل بیسیم کنسولهای سری TF را فراهم میکند. این اپ به کاربر اجازه میدهد تا میکس را از مکانهای مختلفی مانند:
- جایگاه تماشاچیان
- جلوی مانیتورهای صحنه
- یا هر نقطه شنیداری دیگر
همچنین میتوان از آن روی خود کنسول نیز بهعنوان افزونهای برای رابط کاربری کنسول استفاده کرد.
رابط StageMix بهگونهای طراحی شده که از نظر روند کار و نحوه عملکرد کاملاً مشابه نمایشگر اصلی کنسول باشد، و این باعث میشود میکس از هر نقطهای آسان، دقیق و سریع انجام شود.
مانیتورینگ شخصی با MonitorMix
اپلیکیشن MonitorMix برای سری TF، امکان میکس AUX بهصورت بیسیم و شخصی را فراهم میکند؛ تا سقف ۱۰ دستگاه آیپد، آیفون، آیپاد تاچ یا دستگاه اندرویدی میتوانند همزمان متصل شوند.
- هر نوازنده میتواند به راحتی AUX مختص خود را کنترل کند، بدون نیاز به درگیر شدن با تنظیمات یا پارامترهای پیچیده.
- کاربران همچنین میتوانند گروهبندی شخصی ایجاد کنند؛ مثلاً کنترل تمام سطوح تنها با یک فیدر.
- از آنجایی که تا ۳ دستگاه TF Editor یا StageMix و ۱۰ دستگاه MonitorMix میتوانند بهطور همزمان متصل شوند، حتی گروههای موسیقی بزرگ نیز میتوانند کنترل شخصی مورد نیازشان را داشته باشند و فشار کمتری بر مهندس صدا وارد شود.
طراحی هوشمند و انعطافپذیر برای پنلهای کنترلی سفارشی
برای طراحی کنترل پنلهای سفارشی، هیچ مهارت برنامهنویسی خاصی لازم نیست. رابط کاربری بصری این امکان را میدهد تا:
- فیدرهایی برای کنترل حجم صدا
- کلیدهایی برای روشن/خاموش کردن کانالها
- و حتی قرار دادن تصاویر یا گرافیکهای دلخواه روی نمایشگر تبلت را بهسادگی طراحی و تنظیم کنید تا پنل کنترلی کاملاً متناسب با نیاز هر کاربر یا برنامه خاص ساخته شود.
را بهسادگی طراحی و تنظیم کنید تا پنل کنترلی کاملاً متناسب با نیاز هر کاربر یا برنامه خاص ساخته شود.
علاوه بر این، نرمافزارهای ProVisionaire Touch و ProVisionaire Control قابلیت کنترل مجموعه گستردهای از تجهیزات حرفهای یاماها را دارند:
✅ میکسرهای دیجیتال سری CL / QL / TF
✅ پردازشگرهای سری MTX و MRX
✅ آمپلیفایرهای سری XMV و PC-D / PC-DI
✅ رکهای I/O سری R و Tio1608-D
✅ اسپیکرهای اکتیو سری DZR-D و سابووفرهای DXS XLF-D
✅ کنترلر صوتی Nexo NXAMPmk2
بازتولید وفادارانهی صدای صحنه، پایه و اساس میکس زنده است — پس از آن، نوبت به خلاقیت میرسد. این رویکرد همیشگی یاماها در تقویت صدای زنده، در سری TF نیز بهخوبی دیده میشود. مرحلهی ورودی در هر کنسولی نقش مهمی در شخصیت صوتی آن ایفا میکند.
کنسولهای سری TF از پریامپهای معروف D-PRE™ استفاده میکنند که نهتنها کیفیت فوقالعادهای دارند، بلکه قابلیت ذخیرهسازی و بازیابی (recall) نیز دارند.
طراحی مدارات و اجزای آنها بازبینی و در صورت نیاز بازطراحی شدهاند تا صدایی بسیار شفاف، طبیعی و خالص ارائه دهند.
این پایهی صوتی قدرتمند، با مجموعهای از پردازشگرها و افکتهای باکیفیت بالا تکمیل شده است.
پردازشگرهای ورودی و خروجی مانند EQ، گیت و کمپرسور، در کنار هشت واحد افکتگذاری حرفهای، مجموعهای کامل برای پردازش خلاقانهی صدا فراهم میکنند.
پریامپهای D-PRE™ قابل ذخیرهسازی
کنسولهای TF دارای نسخههای قابل ذخیرهسازی پریامپهای تحسینشدهی D-PRE یاماها هستند.
پریامپها (یا همان Head Amp ها) در هر کنسول، نقش کلیدی در تعریف صدای نهایی میکس دارند. به همین دلیل، مهندسان یاماها با دقت بالا طراحی این پریامپها را توسعه دادهاند تا کوچکترین ظرافتهای سیگنال اصلی را نیز بهدرستی ثبت کنند.
- طراحی مدار بر پایهی ترکیب معکوس دارلینگتون گسسته (Discrete Inverted Darlington Pair) صورت گرفته است.
- نتیجه: تقویت صدایی تمیز، دقیق، با نویز و اعوجاج بسیار پایین در تمام سطوح سیگنال.
- برخلاف برخی پریامپها که به صدای خاصی رنگ میدهند، D-PRE طوری طراحی شده که پاسخ فرکانسی صاف و گستردهای ارائه دهد و نویزها یا رنگهای مصنوعی را وارد صدا نکند.
- در نتیجه، صدای اصلی با تمام ظرافتها و شخصیت واقعی آن حفظ میشود.
۸ واحد افکت/پردازش قدرتمند و امکانات بیشتر
در کنار پردازندههای کانال، کنسولهای TF دارای هشت واحد افکت حرفهای هستند که از همان نوع پردازشگرهای SPX استفاده میکنند — همانهایی که استاندارد صنعت در ضبط و صدای زنده به حساب میآیند.
🔹 شامل ۱۹ برنامه افکت متنوع از جمله:
- ریورب، دیلی
- افکتهای مدولاسیون مانند فلنجر و کوروس
- کمپرسور چندباندی (Multiband Compression)
🔸 دو واحد FX عمومی (Global FX):
- با فشردن کلید EDIT روی پنل، وارد تنظیمات افکتها شده و پارامترهای دقیق را بهسرعت میتوانید تغییر دهید.
🔹 باسهای AUX 1 تا 8 و کانالهای خروجی اصلی شامل:
- EQ پارامتریک ۴ باندی مشابه کانالهای ورودی
- اکولایزر گرافیکی ۳۱ باندی Flex12 GEQ
هر دوی این EQها ابزارهایی ارزشمند برای:
✅ بهینهسازی پاسخدهی اسپیکر
✅ حذف فیدبک و نویز اضافی
میباشند و حتی میتوان آنها را روی فیدرهای فیزیکی اختصاص داد برای تنظیمات دقیقتر و سریعتر.
میکسر خودکار انقلابی Dan Dugan بهصورت داخلی
با همکاری عمیق با شرکت Dan Dugan Sound Design، میکسر خودکار میکروفن مشهور Dan Dugan با الگوریتمهای پیشرفتهاش بهطور داخلی در کنسولهای سری TF تعبیه شده است. این پردازنده برای کانالهای ورودی ۱ تا ۸ در دسترس است و میتوان بهراحتی از طریق نوارهای کانال به صفحه تنظیمات آن دسترسی پیدا کرد تا توزیع بهره (Gain) میکروفن بهطور خودکار بهینه شود. کنترل بهره بسیار روان و طبیعی انجام میشود، گویی یک اپراتور باتجربه در حال انجام میکس است. این سیستم همچنین بهطور مؤثری از بروز فیدبک و مشکلات فیلتر شانهای جلوگیری میکند. در برنامههای گفتاری، بهویژه در موقعیتهای بدون متن از پیش تعیینشده، این قابلیت به اپراتور امکان میدهد تا تمرکز خود را روی جزئیات دیگری غیر از کنترل فیدر معطوف کند و در نتیجه میکسی با کیفیت بالا و یکنواخت ارائه دهد.
میکسهای گوناگون برای سیستمهای بلندگوی چندگانه – کانالهای خروجی ماتریکس با تأخیر
چهار کانال خروجی ماتریکس با پارامترهای تأخیر، که برای جبران تأخیر در سیستمهای بلندگوی صدا در سالنهای بزرگ، نصبهایی که میکس جداگانهای برای سالن اصلی و لابی نیاز دارند، و بسیاری موقعیتهای دیگر که به تنظیم زمانبندی نیاز دارند، بسیار مناسب هستند.
تأخیر خروجی اضافی برای افکتهای داخلی (Ins FX)
نسخه TF V2.5 همچنین شامل یک تأخیر خروجی ساده است که میتوان آن را بهعنوان افکت داخلی (Ins FX) در باسهای AUX 9/10 تا AUX 19/20 استفاده کرد تا زمانبندی سیگنالهای ارسالی به بلندگوهای نصبشده در نقاط مختلف تنظیم شود و وضوح و شفافیت صدا بهبود یابد.
قابلیت ضبط زنده، بهطور فزایندهای به یکی از نیازهای مهم در سیستمهای صدای زنده تبدیل شده است. از ضبط سادهی دو کاناله با استفاده از یک دستگاه ذخیرهسازی USB گرفته تا ضبط چندکانالهی حرفهای با استفاده از نرمافزارهای DAW (ایستگاه کاری صوتی دیجیتال) مبتنی بر رایانه، کنسولهای سری TF برای هر نوع کاربردی آماده هستند. این کنسولها بههمراه نرمافزار Steinberg Nuendo Live برای ضبط چندکاناله زنده ارائه میشوند که امکان ضبط همزمان تا ۳۴ ترک را روی رایانهای که از طریق USB 2.0 به کنسول متصل شده، فراهم میکند.
فایلهای MP3 و WAV میتوانند از دستگاههای ذخیرهسازی USB پخش شوند و همچنین امکان پخش صوتی از iPhone یا iPad از طریق اتصال دیجیتال مستقیم وجود دارد. هنگام پخش از DAW، برای هر کانال بهصورت مجزا میتوان ورودی آنالوگ یا ورودی DAW را انتخاب کرد، بنابراین میتوان محتوای از پیش ضبطشده را با ورودی زنده ترکیب کرد؛ قابلیتی مناسب برای چک صدای مجازی یا تمرینها. بدیهی است که امکان پخش موسیقی پسزمینه (BGM) و افکتهای صوتی نیز وجود دارد
نرمافزار ضبط زندهی چندترکه Nuendo Live همراه کنسولهای سری TF ارائه میشود
نرمافزار ضبط زندهی چندترکه Nuendo Live از شرکت Steinberg بهصورت همراه با کنسولهای دیجیتال سری TF عرضه میشود. این نرمافزار برای استفاده در برنامههای صدای زنده، از اجراهای باشگاهی گرفته تا کنسرتها و جشنوارهها، ایدهآل است. Nuendo Live با عملکرد ساده خود، که در محیطهای پرتنش صدای زنده یک مزیت مهم محسوب میشود، قابلیت اطمینان بالا و مجموعهای کامل از امکانات حرفهای را ارائه میدهد که باعث افزایش کارایی و کیفیت میشود. این نرمافزار نهتنها امکان ضبط چندترکه را فراهم میکند، بلکه قابلیت چک صدای مجازی (Virtual Sound Check) را نیز ارائه میدهد؛ زمانی که نوازندگان یا خوانندگان در محل حضور ندارند. بسیاری از کاربران از این ترکیب قدرتمند سختافزار و نرمافزار، در زمینههای ضبط پیشرفته و چک صدای مجازی، بهرهمند خواهند شد.
صدای طبیعی و موسیقایی که یکی از اصول کلیدی طراحی سری TF بوده، بدون هیچگونه سازشی در رک ورودی/خروجی Tio1608-D (جزئیات در صفحه بعد) نیز حفظ شده است. طراحی مکانیکی، چیدمان بردهای الکترونیکی، منبع تغذیه، سیستم گراندینگ و انتخاب قطعات با دقت و وسواس فراوان انجام شدهاند، و در هر مرحله از توسعه، آزمایشهای فنی و شنیداری دقیقی صورت گرفته است.
برای شبکهسازی، همان پروتکل Dante که در کنسولهای دیجیتال سطح بالای Yamaha استفاده میشود، در این دستگاه نیز بهکار رفته است که باعث همگامسازی دقیق، تأخیر پایین، نویز جِیتر بسیار کم و دقت نمونهبرداری بالا میشود. علاوه بر عملکرد بینقص، سیستم Stagebox مدل Tio1608-D تنها در سه مرحله ساده قابل راهاندازی است.
(Rack) رک ورودی/خروجی Tio1608-D
Tio1608-D یک رک I/O مجهز به شبکه Dante است که دارای ۱۶ ورودی میکروفن/لاین و ۸ خروجی لاین میباشد. پریامپهای Tio1608-D را میتوان بهصورت ریموت از طریق کنسولهای سری TF کنترل کرد. اتصال بین Tio1608-D که روی صحنه قرار دارد و کنسول TF در موقعیت میکس تنها از طریق یک کابل شبکه CAT5e انجام میشود، که انتقال صدای با کیفیت بالا و تأخیر کم را فراهم میسازد؛ بدون نیاز به کابلهای چندگانهی حجیم یا جعبههای کانکتور سنگین. علاوه بر این، پچهای پایه از پیش برنامهریزیشدهاند تا راهاندازی سریع و آسان باشد.
تا ۳ دستگاه Tio1608-D میتوانند بهطور همزمان متصل شوند و یک سیستم Stagebox با عملکرد بالا و ظرفیت بالا با حداکثر ۴۰ ورودی و ۲۴ خروجی را فراهم کنند. زمانی که از این رکها به همراه کنسولهای سری TF استفاده میشود، میتوان اتصالات شبکه را بهصورت زنجیرهای (Daisy Chain) انجام داد و دیگر نیازی به سوئیچ شبکه نخواهد بود.
کارت رابط صوتی NY64-D
NY64-D یک کارت توسعهی I/O برای کنسولهای سری TF است که امکان ارسال و دریافت تا ۱۲۸ کانال (۶۴ ورودی / ۶۴ خروجی) صدای دیجیتال بدون فشردهسازی با نرخ نمونهبرداری ۴۸ کیلوهرتز و ۲۴ بیت را از طریق شبکه صوتی Dante™ فراهم میسازد. زمانی که این کارت همراه با رک Tio1608-D استفاده شود، میتوان یک سیستم Stagebox چندمنظوره با حداکثر ۴۸ ورودی و ۲۴ خروجی ایجاد کرد.
فقط برای مدل TF1: امکان نصب رک با کیت اختیاری RK5014
کیت نصب رک RK5014 (14U) این امکان را فراهم میکند که کنسول TF1 در یک رک استاندارد ۱۹ اینچی (مطابق استاندارد EIA) که معمولاً در صداهای زنده، استودیوها و سیستمهای نصب دائم استفاده میشود، نصب شود.
برای نصب فقط خود کنسول TF1، به ۱۴ یونیت رک نیاز است. با در نظر گرفتن فضای مورد نیاز برای اتصال کابلها، استفاده از ۱۶ یونیت پیشنهاد میشود.
میکسر خودکار Dugan: جلوگیری از فیدبک و نویز ناخواسته در هنگام استفاده از چند میکروفن
قابلیت Dugan Automixer در کنسولهای سری TF تا ۸ کانال قابل اعمال است و بهطور خودکار بهره (Gain) ورودی میکروفنهای فعال را افزایش میدهد و در عین حال بهره میکروفنهای غیرفعال را کاهش میدهد. این تنظیمات خودکار باعث ایجاد سطح میکس یکنواخت و متعادل میشود، بدون اینکه نیازی به کنترل پیچیدهی فیدرها باشد. این ویژگی در جلسات، ارائهها، یا پنلهای گفتگو با چندین میکروفن بسیار کاربردی است.
الگوریتمهای پیشرفتهی میکس خودکار Dugan همچنین حاشیه ایمنی نسبت به فیدبک را حفظ میکنند و در نتیجه همواره صدایی با کیفیت و وضوح بالا ارائه میشود.
نحوه عملکرد Dugan Automixer در سناریوهای مختلف:
Dugan Automixer 1 – هنگامی که هیچکس صحبت نمیکند
- سطح ورودی همه میکروفنها پایین است.
- بهره (Gain) بین تمام میکروفنها بهطور مساوی تقسیم میشود، اما هیچکدام بیصدا (Mute) نمیشوند.
- این باعث میشود میکروفنها آماده دریافت صدا باقی بمانند بدون ایجاد نویز یا فیدبک ناخواسته.
Dugan Automixer 2 – هنگامی که یک نفر صحبت میکند
- بهره میکروفن فرد فعال بلافاصله تا ۰dB افزایش مییابد.
- بهره میکروفنهای دیگر بهطور خودکار کاهش مییابد.
- این فرآیند هنگام صحبت کردن هر فرد دیگر نیز تکرار میشود، بدون نیاز به دخالت دستی اپراتور.
Dugan Automixer 3 – هنگامی که دو نفر همزمان صحبت میکنند
- بهره بین دو میکروفن فعال بهطور هوشمندانه تقسیم میشود تا سطح کلی صدا یکنواخت باقی بماند.
- بهره میکروفنهای غیرفعال دیگر کاهش مییابد تا از تداخل و نویز جلوگیری شود.
سیستمها

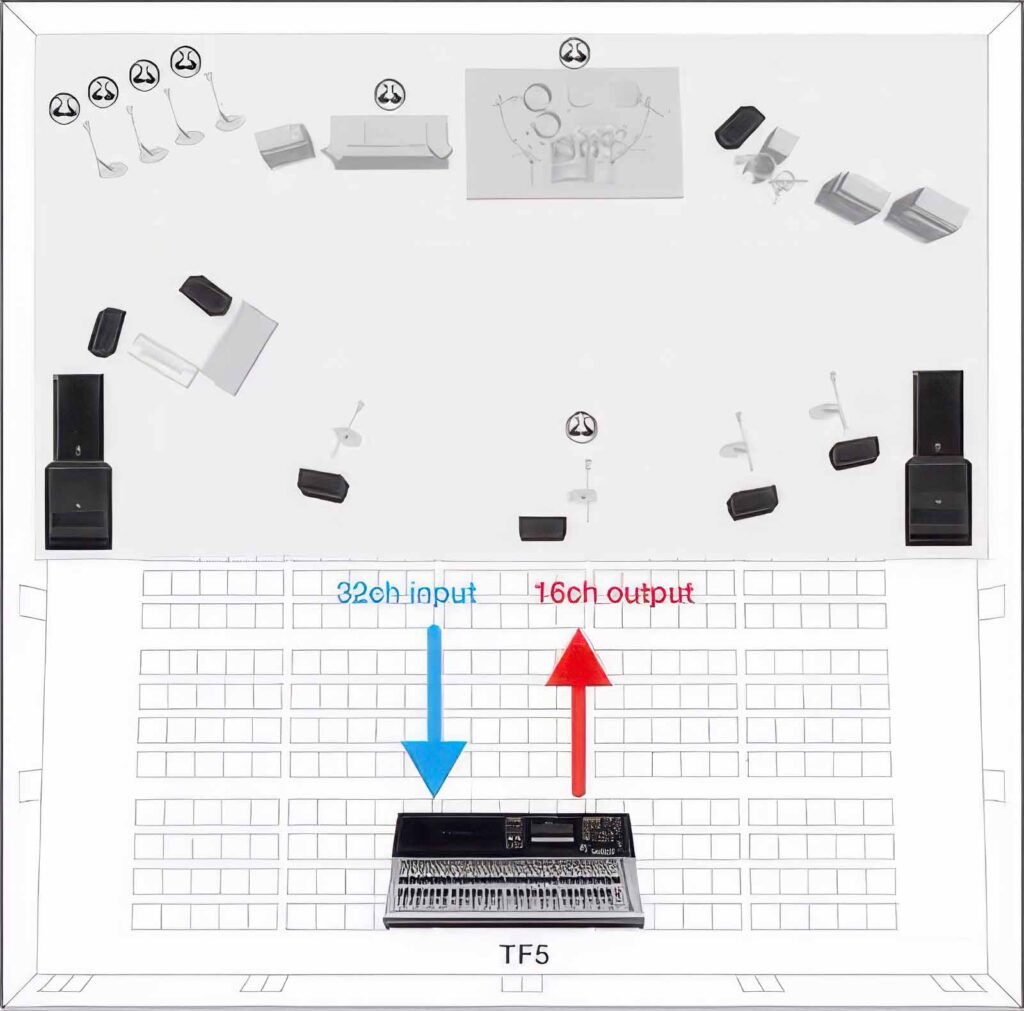

TF5 در سیستم همهکاره
کنسول TF با داشتن ۳۲ ورودی، قابلیت میکس گروههای موسیقی بزرگ را دارد. همچنین دارای ۱۶ خروجی قابل تخصیص است که در صورتی که ۲ خروجی برای صدای اصلی (Main) استفاده شود، امکان استفاده از ۱۴ خروجی مانیتور فراهم میشود. کنسول TF قادر است هم میکس صحنه (Stage) و هم میکس مانیتور را کنترل کند.
اپلیکیشن MonitorMix برای آیفون این امکان را فراهم میکند که نوازندگان روی صحنه سطح صدای مانیتور خود را بهصورت مستقل کنترل کنند؛ این ویژگی در زمانهایی که تعداد نوازندگان زیاد است، باعث افزایش انعطافپذیری و کارایی میشود.
گسترش سیستم با Tio1608-D
با استفاده از Tio1608-D میتوان سیستم میکسر دیجیتال TF را بهراحتی تا ۴۰ ورودی و ۲۴ خروجی گسترش داد. راهاندازی سیستم از روش Plug In & Play پیروی میکند؛ فقط کافی است کابل Cat5e را وصل کرده و شناسه دستگاه (Device ID) را انتخاب کنید تا سیستم آماده استفاده شود. کنترل راهدور HA نیز از طریق کابل Cat5e در دسترس است. همچنین اپلیکیشن StageMix امکان کنترل بیسیم کنسول را از جایگاه تماشاچیان، روی صحنه یا هر مکان دیگری فراهم میکند.
سیستم مانیتور صحنه
کنسولهای TF به تعداد کافی خروجی مجهز هستند که بتوان از آنها بهعنوان کنسول مانیتور استفاده کرد. خروجیهای AUX استریو دارای افکتهای Insert هستند که امکان ساخت میکسهای حرفهای برای مانیتورهای داخل گوشی (IEM) را فراهم میکنند. همچنین اپلیکیشن MonitorMix برای آیفون قابل استفاده است؛ تا ۱۰ دستگاه MonitorMix میتوانند به هر کنسول متصل شوند و نوازندگان روی صحنه میتوانند بهصورت مستقل سطح مانیتور خود را کنترل کنند.
سیستم فشرده برای کنفرانسها و رویدادهای شرکتی
کنسول جمعوجور TF برای برنامههایی که نیاز به سیستم صوتی کمجا دارند، مانند کنفرانسها یا رویدادهای شرکتی، گزینهای ایدهآل است. مدل TF1 که قابلیت نصب در رک را دارد، یک سیستم صوتی ساده و بیسروصدا ارائه میدهد.
هشت کانال Dugan در TF1 راهحلی هوشمندانه و شیک برای برنامههای سخنرانی فراهم میکنند. زمانی که از میکسر خودکار Dugan استفاده میشود، بهطور خودکار حجم صدای ورودی میکروفنهای فعال افزایش یافته و حجم میکروفنهای غیرفعال کاهش مییابد تا یک سطح میکس یکنواخت حاصل شود. این موضوع نیاز به کنترل پیچیده فیدرها را در طول ارائهها یا پنلهای گفتگو از بین میبرد. الگوریتمهای پیشرفته Dugan همچنین حاشیه ایمن فیدبک را حفظ میکنند تا همواره صدایی با کیفیت و وضوح بالا ارائه شود.
.svg){kind=icon}
|
TF5
|
TF3
|
TF1
|
|||
|---|---|---|---|---|---|
| Outline | Fader Configuration | 32 + 1 (Master) | 24 + 1 (Master) | 16 + 1 (Master) | |
| Mixing Capacity | Input Channels | 48 (40 mono + 2 stereo + 2 return) | 48 (40 mono + 2 stereo + 2 return) | 40 (32 mono + 2 stereo + 2 return) | |
| Aux Buses | 20 (8 mono + 6 stereo) | 20 (8 mono + 6 stereo) | 20 (8 mono + 6 stereo) | ||
| Stereo Buses | 1 | 1 | 1 | ||
| Sub Buses | 1 | 1 | 1 | ||
| Input channel functions | 8 DCA Groups | 8 DCA Groups | 8 DCA Groups | ||
| I/O | Inputs | 32 mic/line (XLR/TRS combo) + 2 stereo line (RCA pin) | 24 mic/line (XLR/TRS combo) + 2 stereo line (RCA pin) | 16 mic/line (XLR/TRS combo) + 2 stereo line (RCA pin) | |
| Outputs | 16 (XLR) | 16 (XLR) | 16 (XLR) | ||
| Expansion slots | 1 | 1 | 1 | ||
| On-board processors | DSP | 8 Effects + 10 GEQ | 8 Effects + 10 GEQ | 8 Effects + 10 GEQ | |
| General specifications | Sampling frequency rate | Internal | 48 kHz | 48 kHz | 48 kHz |
| Signal delay | Less than 2.6 ms, INPUT to OMNI OUT, Fs=48 kHz | Less than 2.6 ms, INPUT to OMNI OUT, Fs=48 kHz | Less than 2.6 ms, INPUT to OMNI OUT, Fs=48 kHz | ||
| Fader | 100 mm motorized, Resolution = 10-bit, +10 dB to –138 dB, –∞ dB all faders | 100 mm motorized, Resolution = 10-bit, +10 dB to –138 dB, –∞ dB all faders | 100 mm motorized, Resolution = 10-bit, +10 dB to –138 dB, –∞ dB all faders | ||
| Total harmonic distortion | Less than 0.05% 20 Hz–20 kHz @+4 dBu into 600 Ω , INPUT to OMNI OUT, Input Gain=Min. (Measured with a –18 dB/octave filter@80 kHz) | Less than 0.05% 20 Hz–20 kHz @+4 dBu into 600 Ω , INPUT to OMNI OUT, Input Gain=Min. (Measured with a –18 dB/octave filter@80 kHz) | Less than 0.05% 20 Hz–20 kHz @+4 dBu into 600 Ω , INPUT to OMNI OUT, Input Gain=Min. (Measured with a –18 dB/octave filter@80 kHz) | ||
| Frequency response | +0.5, –1.5 dB 20 Hz–20 kHz, refer to +4 dBu output @1kHz, INPUT to OMNI OUT | +0.5, –1.5 dB 20 Hz–20 kHz, refer to +4 dBu output @1kHz, INPUT to OMNI OUT | +0.5, –1.5 dB 20 Hz–20 kHz, refer to +4 dBu output @1kHz, INPUT to OMNI OUT | ||
| Dynamic range | 110 dB typ., DA Converter, 107 dB typ., INPUT to OMNI OUT, Input Gain=Min. | 110 dB typ., DA Converter, 107 dB typ., INPUT to OMNI OUT, Input Gain=Min. | 110 dB typ., DA Converter, 107 dB typ., INPUT to OMNI OUT, Input Gain=Min. | ||
| Hum & noise level | Equivalent input noise | –128 dBu typ., Input Gain=Max. (Measured with an A-Weight filter) | –128 dBu typ., Input Gain=Max. (Measured with an A-Weight filter) | –128 dBu typ., Input Gain=Max. (Measured with an A-Weight filter) | |
| Residual output noise | –85 dBu, ST master off (Measured with an A-Weight filter) | –85 dBu, ST master off (Measured with an A-Weight filter) | –85 dBu, ST master off (Measured with an A-Weight filter) | ||
| Crosstalk | –100 dB (Measured with a –30 dB/octave filter@22 kHz), adjacent INPUT/OMNI OUT channels, Input Gain=Min. | –100 dB (Measured with a –30 dB/octave filter@22 kHz), adjacent INPUT/OMNI OUT channels, Input Gain=Min. | –100 dB (Measured with a –30 dB/octave filter@22 kHz), adjacent INPUT/OMNI OUT channels, Input Gain=Min. | ||
| Power requirements | 100–240 V 50/60 Hz | 100–240 V 50/60 Hz | 100–240 V 50/60 Hz | ||
| Power consumption | 120 W | 110 W | 100 W | ||
| Dimensions | W | 866 mm (34.1in) | 716 mm (28.2in) | 510 mm (20.1in) | |
| H | 225 mm (8.9in) | 225 mm (8.9in) | 225 mm (8.9in) | ||
| D | 599 mm (23.6in) | 599 mm (23.6in) | 599 mm (23.6in) | ||
| Net weight | 20.0 kg (44.1lb) | 17.0 kg (37.5lb) | 13.5 kg (29.8lb) | ||
| Accessories | Quick Guide, Power Cord, Nuendo Live | Quick Guide, Power Cord, Nuendo Live | Quick Guide, Power Cord, Nuendo Live | ||
| Options | Expansion Card, Foot Switch (FC5) | Expansion Card, Foot Switch (FC5) | Rack-mount Kit RK5014, Expansion Card, Foot Switch (FC5) | ||
| Others | Operating temperature range: 0–40 °C, Storage temperature range: -20–60 °C | Operating temperature range: 0–40 °C, Storage temperature range: -20–60 °C | Operating temperature range: 0–40 °C, Storage temperature range: -20–60 °C | ||
