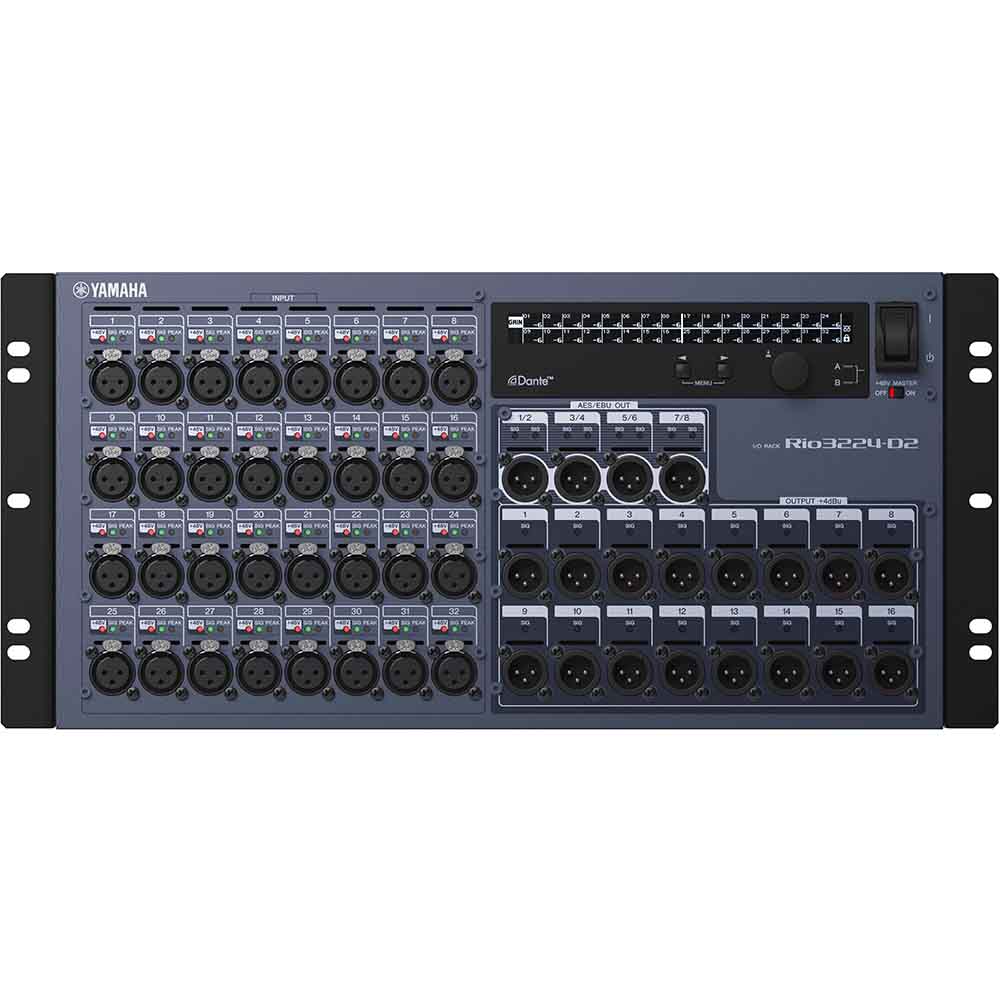

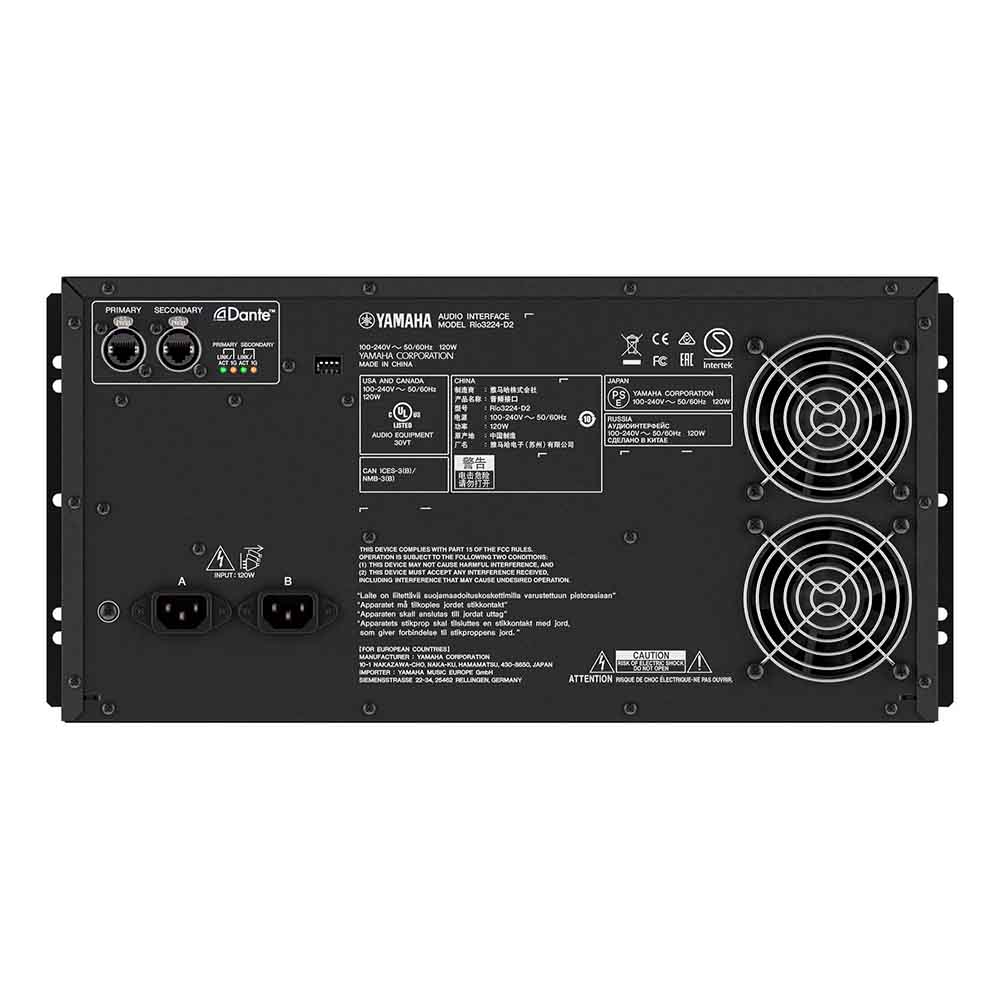

Rio3224-D2

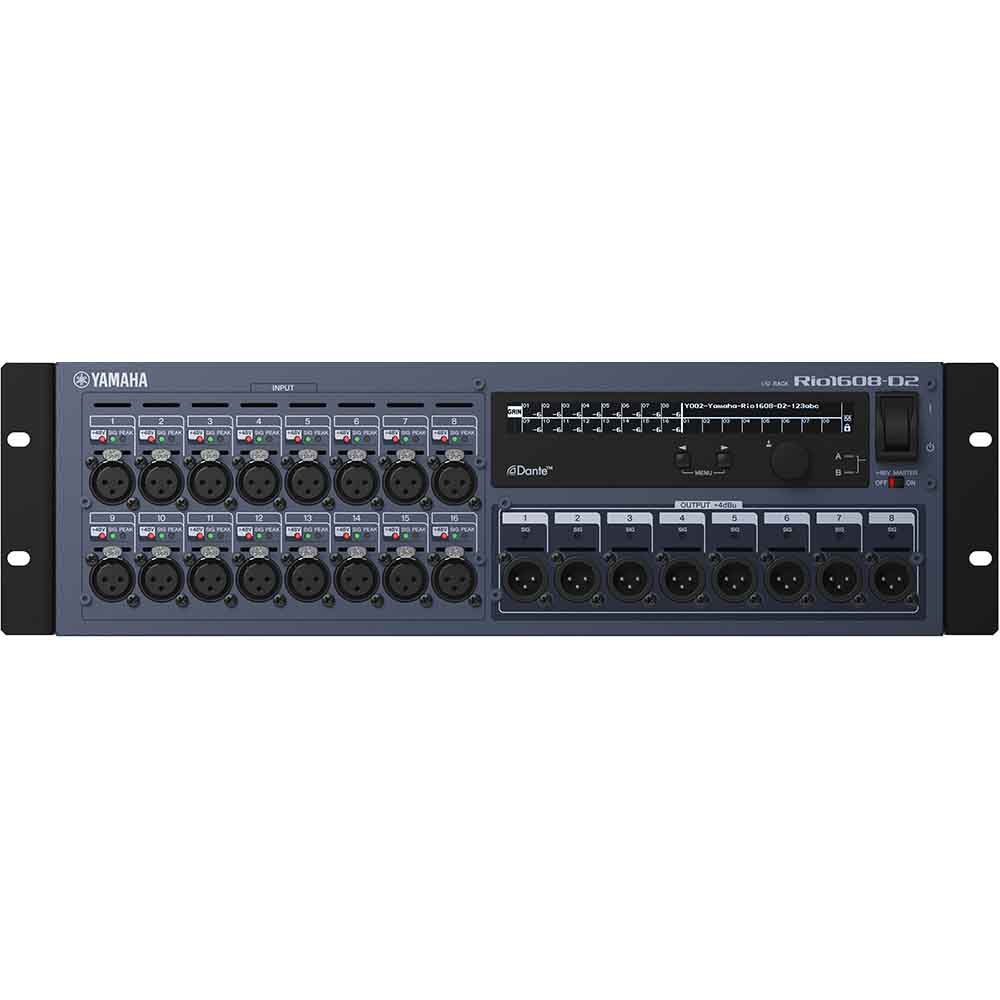

Rio1608-D2

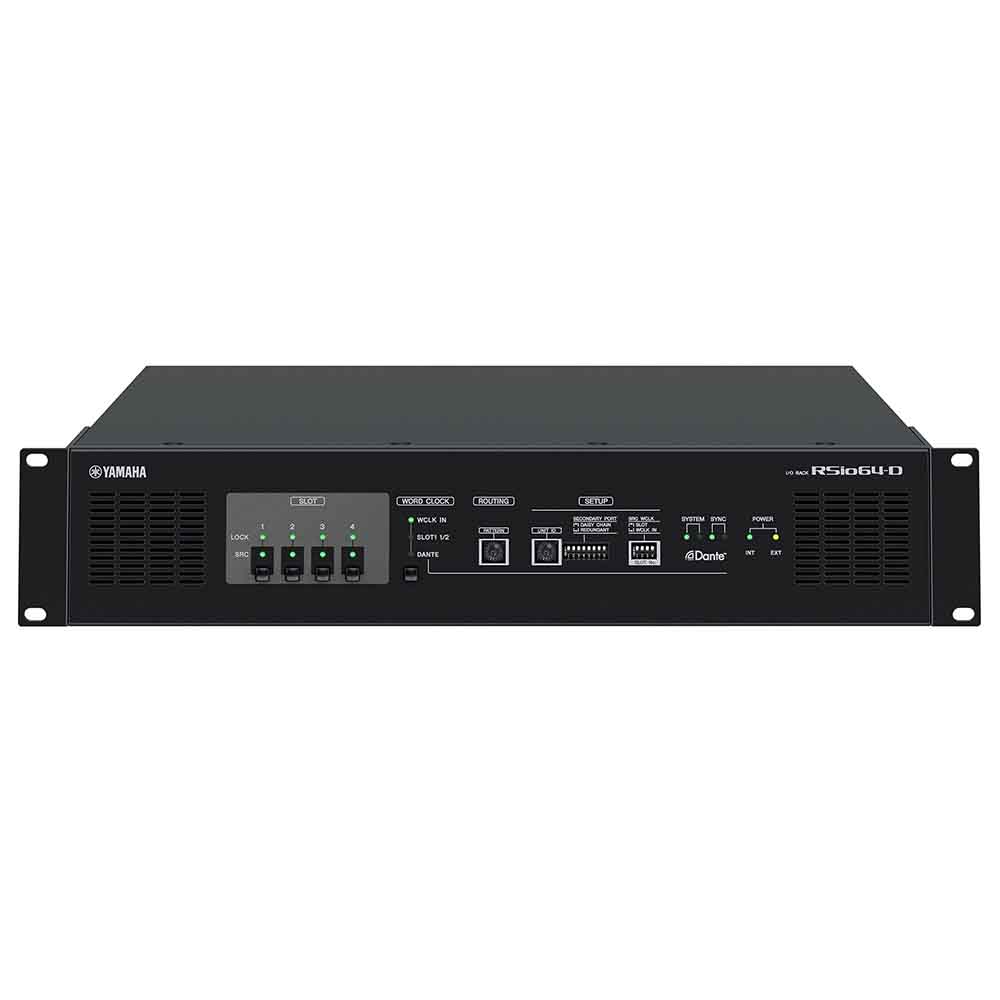

RSio64-D
RMio64-D
Ri8-D
Ro8-D
میکسرهای قدرتمند سری CL یاماها که در شرکت تاشار قشم، نمایندگی رسمی یاماها ارائه میشود،
از بهترین میکسرهای حال حاضر جهان است که در ادامه به صورت مفصل به این سری محصولات میپردازیم.
استانداردها پایدار میمانند، اما نوآوری هرگز متوقف نمیشود
یاماها همیشه در مسیر رشد و پیشرفت فناوری محصولات خود به دنبال کمالگرایی بوده است و نوآوریهای بسیاری را در این زمینه عرضه کرده که امروز به استانداردهای جهانی صنعت صدا بدل شدهاند و تجربهای مطمئن و آشنا برای کاربران حرفهای فراهم آورده است.
کنسولهای میکس دیجیتال یاماها سری CL نمادی از تکامل و خلاقیت هستند؛ تجربهای پیشرفته از میکس با خلوص صوتی و ابزارهای شکلدهی صدا که آزادی بیسابقهای در اختیار مهندسان صدا قرار میدهد. سری CL استانداردهای پیشرو در اجرای زنده را در پیشرفتهترین و بیانگرترین شکل خود تجسم میبخشد.
ویژگیهای اصلی
کنسولی برای مهندسی صدای خلاقانه
مهندس، هنرمند و مخاطب، همه توافق دارند که کیفیت صدا خط اصلی و حیاتی است. این یک اصل بدیهی است. با تحلیل دقیق، بازبینی و بهینهسازی هر جزئیات مدارها و فناوریهای بهکاررفته، کنسولهای سری CL برند یاماها صدایی طبیعی و برتر ارائه میدهند و همزمان طیف گستردهای از گزینههای «رنگدهی» صدا را در اختیار مهندسان صوت قرار میدهند تا آزادی خلاقانهای استثنایی در طراحی صوتی داشته باشند.
پردازشگرهای سیگنال ارائهشده فراوان و از بالاترین کیفیت هستند، از جمله دستگاههای Portico 5033/5043 EQ و کمپرسور که فناوری VCM یاماها را با استعداد افسانهای Rupert Neve ترکیب میکنند. این پلتفرم خالص و طبیعی است تا مهندس بتواند صدای ایدهآل را خلق و ارائه کند.
عملکرد کارآمد و لذتبخش
یک کنسول واقعی برای تقویت صدا، کنسولی است که بتواند با نیازهای سریع و چشمگیر برنامههای صدای زنده همگام شود. عملکرد کارآمد و شهودی در این زمینه ضروری است.
مفهوم Centralogic یاماها، هستهٔ رابط کاربری پیشرفتهای است که سطحی بیسابقه از کارایی عملیاتی را در سری CL ارائه میدهد؛ از بازخورد بصری گرفته تا شکل و حس فیدرها و کنترلها.
کنسولهای سری CL همچنین آمادهی کنترل از راه دور یکپارچه و ویرایش آفلاین از طریق آیپد اپل® یا سایر رایانهها هستند. کنترل همزمان آشنا و شهودی است و در عین حال آزادی گستردهای را برای مهندس صدا فراهم میآورد
قابلیتهای شبکهای مقیاسپذیر و چندمنظوره
در دنیای سریع و پویای صدای دیجیتال زنده، قابلیتهای شبکهای بهسرعت به یک نیاز اساسی و غیرقابلچشمپوشی تبدیل شدهاند.
کنسولهای سری CL شامل اجزای جداگانهی کنسول و رک ورودی/خروجی هستند که از طریق پروتکل شبکه صوتی Dante™ با یکدیگر ارتباط برقرار میکنند. این ویژگی امکان طراحی و پیادهسازی سریع و کارآمد سیستمهایی با تواناییهای متنوع، از سادهترین تا پیچیدهترین، را فراهم میآورد.
همچنین، قابلیت افزودن پردازش Lake® از طریق اسلاتهای توسعه، انعطافپذیری سیستم را افزایش داده و آن را برای گستردهترین نیازهای میکس مناسب میسازد.
ایجاد بستری ایدهآل برای صدای طبیعی
تمام توان پیشرفتهترین فناوری صدای دیجیتال موجود در سراسر سری CL به کار گرفته شده تا صدایی طبیعی ارائه دهد که پایهای کامل برای خلاقیت هنرمند و مهندس صدا باشد. این سطح از کیفیت صوتی تنها با تکیه بر مشخصات فنی به دست نمیآید. ارزیابیهای شنیداری مکرر و اصلاحات انجامشده توسط برخی از باتجربهترین گوشها و ذهنهای مورد اعتماد در این حوزه، بخش جداییناپذیر این روند بوده است. کنسولهای میکس دیجیتال سری CL گواهی هستند بر اینکه زمان و تلاش صرفشده در این مسیر بهخوبی نتیجه داده است.
صدا در جزئیات نهفته است
چالش از همان ورودیهای کنسول آغاز میشود. برای دستیابی به سطح مطلوب کیفیت صدا، اجزای جداگانه، منبع تغذیه، ارتینگ (سیستم زمین)، طراحی مدار، ساختار مکانیکی و بیشمار جزئیات دیگر در مراحل اولیه ورودی باید با نهایت دقت انتخاب و طراحی شوند. از همان مرحله نخست، ارزیابی شنیداری بخش مهمی از فرآیند توسعه به شمار میرود. حتی تغییر یک جزء الکترونیکی میتواند صدا را به شکل غیرمنتظرهای تغییر دهد و کوچکترین تغییرات باید در طول توسعه ثبت و ارزیابی شوند.
اقدامات بسیار دقیقی برای به حداکثر رساندن عملکرد تبدیل AD و DA انجام شده است؛ تا حدی که تحلیل طیفی دقیق از کلاک اصلی AD/DA صورت گرفته و مسیر سیگنال کلاک FPGA تنظیم شده تا طبیعیترین و موسیقاییترین صدا به دست آید.
یکی دیگر از بخشهای حیاتی هر سیستم صوتی، منبع تغذیه است. ظرفیت منبع تغذیه اهمیت زیادی دارد، اما نوع خازنهای بهکاررفته و طراحی سیستم ارتینگ نیز باید بهگونهای مهندسی شوند که کمترین امپدانس ممکن تضمین شود.
نتیجه این تلاشها صدایی کاملاً طبیعی و وفادار به سیگنال ورودی است؛ صدایی که پایهای ایدهآل برای پردازشها و افکتهایی فراهم میآورد که در نهایت به یک صدای صیقلی و نهایی منجر خواهند شد.
کیفیت شگرف و پتانسیل خلاقانه
برای خلق بهترین صدای ممکن در طیف گستردهای از سالنها و مطابق با نیازهای هنرمندان، مهندسان صدا از تجربه و تخیل خود بهره میبرند تا تصمیمهای گوناگون عملی و خلاقانه اتخاذ کنند. ابزار اصلی و کاربردی مهندس صدا، یعنی کنسول میکس، باید توانایی پاسخگویی به همه این نیازها را داشته باشد.
بدیهی است که کیفیت صدا اصل اساسی است و این دقیقاً یکی از زمینههایی است که کنسولهای سری CL در آن برتری دارند. این کنسولها همچنین به پیشرفتهترین فناوری مدلسازی مدارات آنالوگ مجهز هستند که میتواند شخصیت و رنگی بیسابقه به صدا ببخشد و شکل آن را بر اساس نیاز تغییر دهد، در حالیکه بالاترین سطح کیفیت صوتی همچنان حفظ میشود.
رویکرد دیجیتال برای دستیابی به کیفیت تحسینشده آنالوگ
روپرت نیو (Rupert Neve) یک افسانه در دنیای صداست. مشارکتهای او در حوزههای ضبط و تولید صدا از ابتدای این صنعت آغاز شد و تا امروز در قالب پریامپلیفایرهای میکروفون، اکولایزرها، کمپرسورها و کنسولهای میکس ادامه یافته است؛ تجهیزاتی که بهعنوان استاندارد طلایی صدای حرفهای شناخته میشوند. آقای نیو همواره نسبت به کیفیت صدا بسیار سختگیر بوده و همین باعث افتخار است که او و شرکتش، Rupert Neve Designs، رسماً فناوری اختصاصی Yamaha یعنی VCM (Virtual Circuitry Modeling) را بهعنوان نخستین فناوریای به رسمیت شناختهاند که قادر است صدای غنی و بیانی آنالوگ را که سالها از آن دفاع کردهاند، بهطور دقیق شبیهسازی کند. با VCM، صدای دیجیتال سرانجام توانسته از نظر کیفیت صوتی با طراحیهای آنالوگ برابری کند.
فناوری VCM که توسط توشی کونیموتو (ملقب به «دکتر K») و تیم او در بخش نوآورانهی Yamaha به نام K’s Lab توسعه یافته، یک مفهوم مدلسازی مدار است که جزئیترین ویژگیهای اجزای مدار، حتی خازنها و مقاومتها را بهطور دقیق شبیهسازی میکند. نتیجه، شبیهسازیهایی فوقالعاده واقعی است که بهمراتب از شبیهسازیهای دیجیتال متعارف برتر هستند. اما تنها دقت کافی نیست؛ موسیقایی بودن نیز ضروری است، و VCM هر دو را همزمان ارائه میدهد.
کنسولهای سری CL به مدلهای VCM از اکولایزر مشهور Neve Portico 5033 و کمپرسور/لیمیتِر Portico 5043 مجهز هستند؛ تجهیزاتی که از طریق همکاری نزدیک با Rupert Neve Designs توسعه یافتهاند. افزون بر این، مجموعهای ارزشمند از اکولایزرها، کمپرسورها و افکتهای استودیویی VCM نیز در دسترس قرار دارد. شما تفاوت را خواهید شنید.
میکسر خودکار انقلابی Dan Dugan درونساخته
به لطف همکاری عمیق با شرکت Dan Dugan Sound Design، فناوری پیشرفتهی میکس خودکار میکروفون Dan Dugan با الگوریتمهای منحصربهفردش بهطور مستقیم در کنسولهای سری CL تعبیه شده است. راهاندازی بسیار آسان است: کافی است پردازنده را روی حداکثر 16 کانال قرار دهید تا توزیع گین میکروفون بهطور خودکار بهینه شود. کنترل گین نرم و طبیعی انجام میشود؛ درست مانند زمانی که یک اپراتور باتجربه بهصورت دستی میکس میکند.
این سیستم همچنین بهطور مؤثر فیدبک و مشکلات فاز (Comb Filter) را کاهش میدهد. در کاربردهای گفتاری، بهویژه در شرایط بدون متن از پیش آماده، این قابلیت به اپراتور اجازه میدهد بهجای تمرکز بر حرکت دادن فیدرها، به جزئیات دیگر بپردازد و در نتیجه همیشه میکسی با کیفیت بالا ارائه دهد.

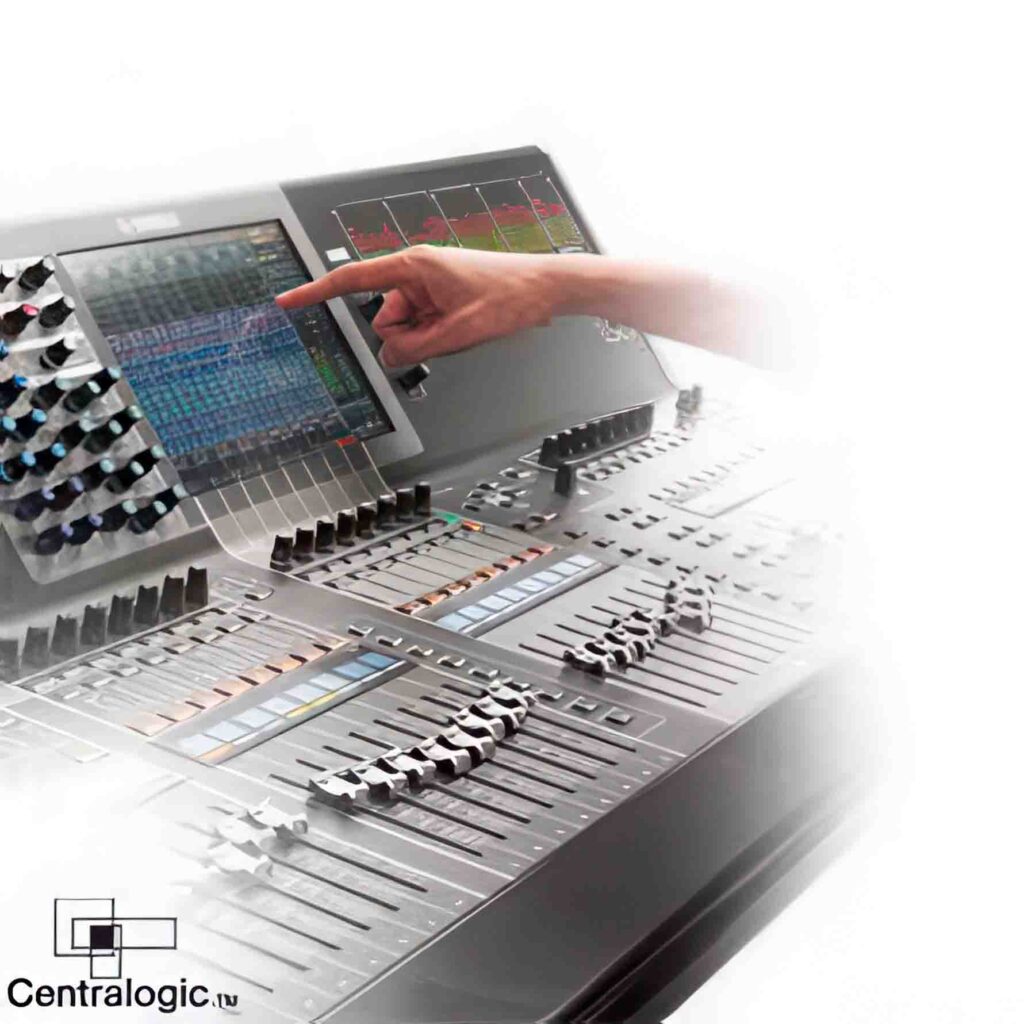

Centralogic در قلب یک رابط کاربری تکاملیافته
رابط کاربری Centralogic یاماها پیشتر ارزش خود را بهعنوان کاربرپسندترین محیط عملیاتی دیجیتال ثابت کرده است؛ حتی برای مهندسانی که پیشتر تنها با کنسولهای آنالوگ راحت بودند. سری CL که بهطور کامل بر پایهی Centralogic بنا شده است، عملکردی شهودی و کارآمد را به سطحی بالاتر ارتقا میدهد و تجربهای از کار با کنسول ارائه میکند که مهندسان نهتنها فوراً با آن احساس آشنایی میکنند، بلکه میتوانند در آینده نیز همراه با آن رشد و پیشرفت داشته باشند.
مرور کلی – صمیمیت به سبک آنالوگ
پیوستگی بصری شفاف از فیدرهای فیزیکی بخش Centralogic تا کنترلهای مجازی روی صفحه، از طریق پنل زیبا با طراحی منحنی کنسول، بازتابی از سادگی و شفافیت ماژولهای کانال در کنسولهای آنالوگ است. هر یک از کانالهای ورودی یا خروجی کنسول میتواند بهسرعت و در قالب گروههای ۸ کاناله به بخش Centralogic اختصاص داده شود.
کانال انتخابشده – استانداردی دیگر از یاماها در صنعت
نمایشگر Selected Channel دیدگاهی جامع از کنترلها و عملکردهای متعدد موجود برای کانال انتخابشده در لحظه ارائه میدهد. کنترلرهای فیزیکی متناظر در سمت چپ نمایشگر با همان برچسبگذاری و چیدمان کنترلهای روی صفحه طراحی شدهاند تا دسترسی و اطمینان در کار با آنها تضمین شود. سری CL شامل بهبودهایی در این رابط کاربری است که امروزه به یک استاندارد تبدیل شده و سهولت بیسابقهای در کارکرد ارائه میدهد.
هر جزئیاتی برای بهترین حس کاربری طراحی شده است
شیوه عملکرد و تعامل قابلیتها و کنترلهای سری CL نمونهای کامل از این است که چگونه یک مجموعه میتواند ارزشی فراتر از مجموع اجزای خود داشته باشد. در قالب کلی رابط کاربری، وضوح، حس لمسی و دقت فیدرها، نابها و کلیدهای جداگانه بخش جداییناپذیر تجربهی کاربری کلی هستند. جریان بصری طراحی کنترلها در امتداد انحناهای زیبای کنسول نیز سهم مهمی در روانی کارکرد دارد.
تعادل فوقالعاده کل سیستم، همراه با قابلیتهایی مانند نامگذاری/رنگبندی برنامهریزیشدهی کانالها و نابهای قابل تعریف توسط کاربر، در نهایت تجربهای از کار با کنسول ایجاد میکند که تنها میتوان آن را بینظیر توصیف کرد.
فیدرهای طراحیشدهی جدید
هیچ جزئیاتی در طراحی فرم یا عملکرد نادیده گرفته نشده است؛ حتی انحنای ظریف نابهای فیدر که بهگونهای شکل داده شده تا در هر زاویهای بهطور راحت زیر انگشتان قرار بگیرد. این نابها دارای بخشهای ضدلغزش هستند که اصطکاکی ایدهآل برای حرکات نرم و بدون لغزش ایجاد میکنند. وضوح دید نیز اهمیت دارد، به همین دلیل لبههای نابها طوری تراش خوردهاند که مقیاس فیدر از تقریباً هر زاویهای بهوضوح دیده شود.

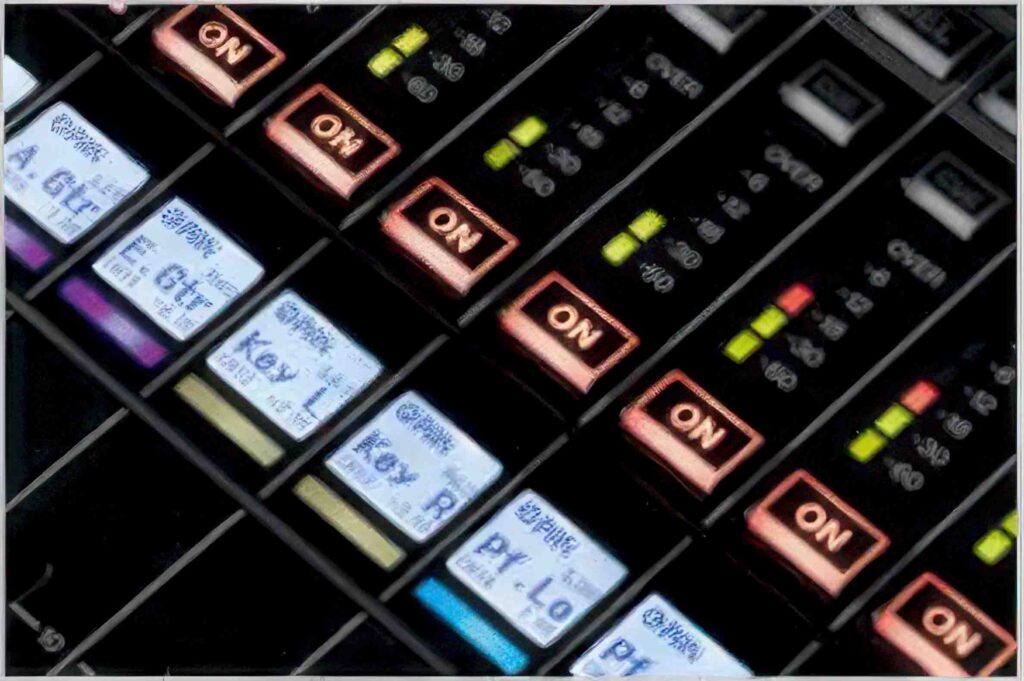

نامها و رنگهای قابل ویرایش برای کانالها
نمایشگر نام کانال بالای هر فیدر، بهطور خودکار در صورت استفاده از نامهای کوتاه، اندازهی کاراکترها را بزرگتر میکند و همچنین مقادیر پن و فیدر را نشان میدهد. در زیر هر نمایشگر نام کانال، یک نوار رنگی قرار دارد که میتواند در یکی از هشت رنگ قابل انتخاب روشن شود؛ همان رنگهایی که در صفحهنمایش لمسی مرکزی استفاده میشوند. این قابلیت امکان شناسایی سریع کانالها و گروهها را فراهم میکند. میزان روشنایی نیز قابل تنظیم است تا در هر شرایط نوری محیط بهترین دید حاصل شود.
دسترسی مستقیم به پارامترهای موردنیاز
کلیدهای قابل تعریف توسط کاربر (User Defined Keys) که در کنسولهای دیجیتال یاماها ارائه شدهاند، به یک استاندارد تبدیل شدهاند. نابهای قابل تعریف توسط کاربر (User Defined Knobs) در کنسولهای سری CL نیز بهسرعت همین جایگاه را پیدا خواهند کرد. تقریباً هر یک از پارامترهای متغیر کنسول را میتوان به چهار ناب قابل تعریف اختصاص داد تا دسترسی مستقیم و فوری به آنها فراهم شود. ویژگی پیشرفتهی دیگر انتخاب Custom Fader Bank است که امکان بازچینش سریع فیدرهای هر بخش را مطابق نیاز فراهم میکند.
هماهنگی در فرم و عملکرد
طراحی کشیده و منحنیشکل کنسولهای سری CL نهتنها ظاهری زیبا دارد، بلکه بهترین دید ممکن به تمامی کنترلها و نمایشگرها را از موقعیت اپراتور فراهم میآورد. پیوستگی بصری از فیدرهای Centralogic تا نمایشگر کاملاً روان و یکپارچه است. همچنین استراحتگاه دست از چوب بلوط طبیعی ساخته شده و با روکشی زیبا تزئین شده است که هماهنگی بصری و لمسی طراحی کلی را تکمیل میکند.
دانته برای شبکهسازی سریع و انعطافپذیر
پیچیدگی و تنوع سیستمهای صدای زندهی امروزی، داشتن توانایی پیکربندی و راهاندازی سریع و قابلانطباق را به یک ضرورت تبدیل کرده است. در عین حال، باید بالاترین سطح کیفیت صوتی نیز حفظ شود. کنسولهای سری CL از پروتکل شبکه Dante که توسط شرکت Audinate توسعه داده شده استفاده میکنند تا امکان اتصال انعطافپذیر به چندین واحد رک I/O را فراهم کنند؛ این واحدها بسته به نیاز کاربرد، پیکربندی و در محلهای مختلف قرار داده میشوند. علاوه بر این، سیستم پشتیبانگیری (Redundancy) نیز برای اطمینان از قابلیت اطمینان برتر ارائه میشود.

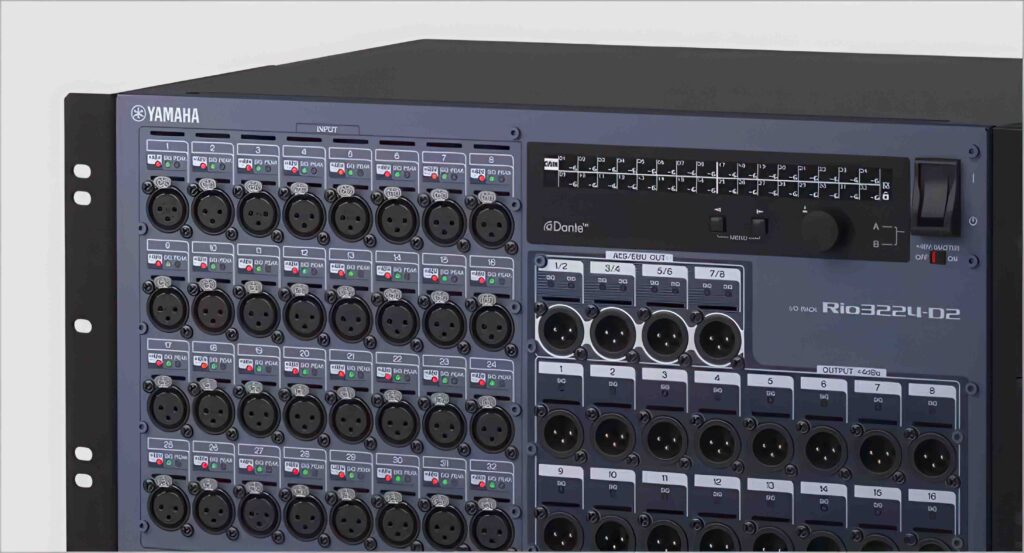

تا هشت واحد رک I/O
دانته بهطور مستقیم از پیکربندی شبکه ستارهای پشتیبانی میکند، بنابراین میتوان تا هشت واحد رک I/O را به هر کنسول سری CL متصل کرده و آنها را در هر مکانی که بیشترین نیاز وجود دارد قرار داد. تنها با چند تنظیم ساده DIP سوئیچ میتوان در صورت نیاز به شبکهسازی زنجیرهای (Daisy-chain) تغییر وضعیت داد.
راهاندازی ساده
قابلیت راهاندازی سریع و آسان حتی در سیستمهای پیچیده، یکی دیگر از مزایای شبکه دانته است. در اکثر موارد دستگاههای موجود در شبکه بهطور خودکار شناسایی و پیکربندی میشوند. علاوه بر این، چون عملیات پچینگ که معمولاً به یک رایانه جداگانه نیاز دارد میتواند مستقیماً از طریق کنسول CL انجام شود، تغییرات در تنظیمات اولیه نیز بدون دردسر خواهد بود.
پشتیبانگیری برای اطمینان از قابلیت اطمینان
دانته همچنین امکان به حداکثر رساندن قابلیت اطمینان سیستم را بهسادگی فراهم میکند. شبکههای ستارهای اجازه استفاده از خطوط اصلی و ثانویه پشتیبان برای هر دستگاه را میدهند تا در کاربردهای حیاتی بالاترین سطح اطمینان تضمین شود. در چنین پیکربندیای، خرابی در یک کابل یا قطعه شبکه باعث از کار افتادن کل سیستم نخواهد شد. اجرا بدون مشکل ادامه پیدا میکند.
کشف و پچینگ NXAMP
در اینجا نمونهای وجود دارد که دانته نه تنها انعطافپذیری گستردهتری برای سیستم فراهم میکند، بلکه قابلیت کاربری را هم افزایش میدهد. عملیات شناسایی و پچینگ NEXO NXAMP که معمولاً به یک رایانه با نرمافزار Dante Controller نیاز دارد، اکنون با نصب کارت شبکه دانته NXDT104 میتواند مستقیماً از طریق صفحهنمایش لمسی کنسول CL انجام شود.
- نیازمند نسخه فریمور CL 1.5 یا بالاتر است.
ادغام کامل کنترل FOH و مانیتور
چندین کنسول سری CL میتوانند کنترل یک واحد رک I/O مشترک را به اشتراک بگذارند که انعطافپذیری بیسابقهای در سیستم و استفاده کارآمد از منابع فراهم میکند. یک قابلیت جدید به نام Gain Compensation نیز امکان ترکیب کنترل FOH و مانیتور از طریق یک شبکه واحد را فراهم کرده و یکپارچگی کامل صدای دیجیتال زنده را تضمین مینماید.
اشتراکگذاری واحد رک I/O با جبران بهره
(Gain Compensation)
یکی از معایب آشکار اتصال چند کنسول به یک واحد رک I/O این است که تنظیمات بهره (Gain) از طرف یک کنسول میتواند باعث تغییرات ناخواسته بهره در کنسولهای دیگر شود. عملکرد Gain Compensation که در کنسولهای سری CL پیادهسازی شده، اطمینان میدهد که وقتی بهره آنالوگ از یک کنسول تنظیم میشود، جبران مربوطه بهطور خودکار در مرحله دیجیتال اعمال شود تا سطح سیگنال ارسالشده از واحد رک I/O به کنسولهای CL متصل ثابت باقی بماند.
کنترل بهره دیجیتال
جبران بهرهای که پس از تنظیم اولیه بهره آنالوگ اعمال میشود، بهطور کامل در حوزه دیجیتال انجام میگیرد. کنترل بهره دیجیتال یکی دیگر از ویژگیهای منحصربهفرد سری CL است که به عملکردی فوقالعاده روان، کارآمد و یکپارچه در کل سیستم کمک میکند.
یک جعبهابزار کامل برای صدای زنده
کیفیت و تنوع افکتهای داخلی به یکی از عوامل مهم در انتخاب یک کنسول دیجیتال صدای زنده تبدیل شده است. صدای باکیفیت در سطح استودیو یک ضرورت است، اما داشتن پردازشگرهای مناسب برای هر کار نیز به همان اندازه اهمیت دارد. کنسولهای سری CL دارای رکهای افکت مجازی هستند که مملو از مجموعهای از افکتها بوده و با دقت انتخاب و توسعه یافتهاند تا نیازهای واقعی متخصصان صدای زنده را برآورده کنند. هر آنچه برای ایجاد صدایی کاملاً صیقلخورده و حرفهای در کاربرد خود نیاز دارید، همینجا در دسترس شماست.
رک پرمیوم؛ انتقال استانداردهای استودیو به صحنه زنده
همانطور که از نامش پیداست، «رکهای مجازی» ارائهشده در کنسولهای سری CL به شما امکان میدهند پردازشگرهای سیگنالی موردنیاز خود را مانند رکهای آنالوگ سنتی، در یک مکان قابلدسترسی ترکیب کنید. رک پرمیوم جدید در سری CL میتواند تا هشت نمونه از شش افکت اکسپرسیو EQ و دینامیک موجود را در خود جای دهد، از جمله اکولایزر Rupert Neve Designs Portico 5033 و کمپرسور/لیمیتور Portico 5043. توانایی استفاده از برخی از معتبرترین افکتهای استودیویی در میکس زنده میتواند کیفیت صدایی بیسابقه در هر محیطی ارائه دهد.
رک افکت با بیش از ۵۰ افکت
علاوه بر رک پرمیوم، کنسولهای CL دارای یک رک افکت هستند که امکان استفاده همزمان از حداکثر ۸ افکت را از میان ۴۶ افکت محیطی (Ambience) و ۸ افکت اینسرت با کیفیت عالی فراهم میکنند. اگرچه یک رک EQ جداگانه برای باسهای خروجی در نظر گرفته شده، هر یک از ۸ افکت موجود در رک افکت میتوانند در صورت نیاز با واحدهای اکولایزر گرافیکی جایگزین شوند.
رک اکولایزر گرافیکی ۳۲ کاناله
کنسولهای CL همچنین یک رک GEQ دارند که اجازه میدهد اکولایزر گرافیکی در باسهای خروجی برای اکولایز سالن و سایر کاربردها درج شود. حداکثر ۱۶ واحد GEQ با ۳۱ باند میتوانند بهطور همزمان در رک نصب شوند. این واحدها میتوانند بهصورت جداگانه به حالت Flex15GEQ تغییر داده شوند که عملاً دو کانال EQ را فراهم میکند و اجازه میدهد تا ۱۵ باند بهطور همزمان استفاده شود. بنابراین با یک رک کامل از واحدهای GEQ که همه در حالت Flex15GEQ کار میکنند، مجموعاً ۳۲ کانال GEQ برای ظرفیت اکولایز گسترده در اختیار خواهید داشت.
مجموعهای جامع از ابزارهای ارزشمند
فناوری VCM صدایی موزیکال و دقیق ارائه میدهد و در خط تولید فوقالعاده دستگاههای موجود در رک پرمیوم و رک افکت سری CL به کار گرفته شده است.

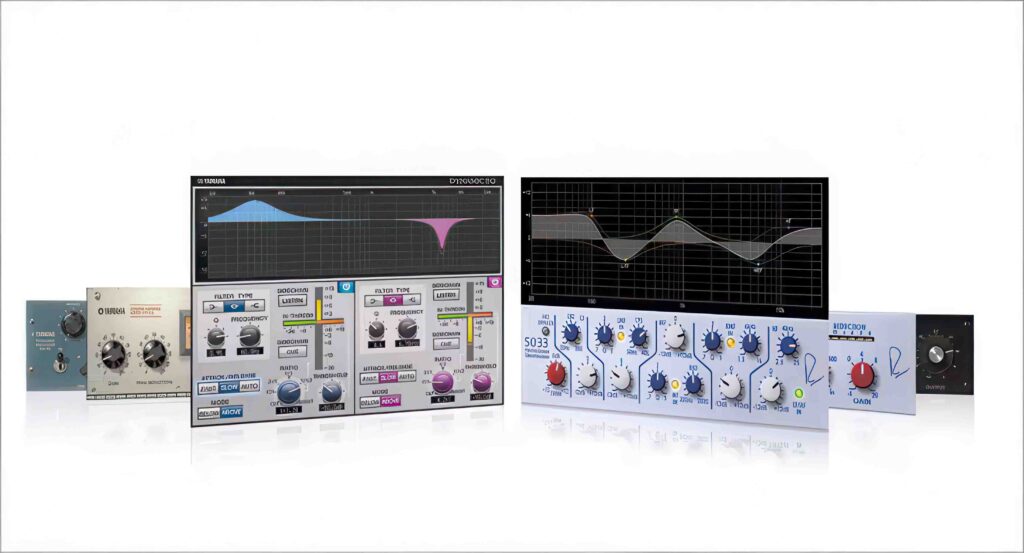

رک پرمیوم
Portico 5033/5043: این دستگاهها بهطور کامل عمق و گستره صدای ماژولهای آنالوگ اصلی اکولایزر و کمپرسور/لیمیتور ساختهشده توسط Rupert Neve را شبیهسازی میکنند. آنها نهتنها برای افزودن صدای پردازشگر در سطح استودیو به میکس شما ایدهآل هستند، بلکه راهاندازی بسیار سادهای برای دستیابی به بهترین نتیجه دارند. تنها وارد کردن این مدلهای بینظیر در مسیر سیگنال میتواند کیفیت صدا را بهبود دهد.
U76: یک استاندارد استودیویی که برای طیف وسیعی از کاربردها ایدهآل است. این مدل حتی دارای دکمه RATIO “ALL” است که اثر فشردن همزمان همه دکمههای نسبت روی نسخه اصلی را شبیهسازی میکند.
Opt-2A: مدلی از یکی از پرکاربردترین کمپرسورهای اپتیکال استودیویی دهه ۱۹۶۰ است. ویژگیهای متمایز و تحسینشده در فشردهسازی و رهاسازی نسخه اصلی با دقت فوقالعاده بازآفرینی شده است.
EQ-1A: اکولایزر استودیویی کلاسیک که مبنای این مدل است، هنوز هم پرطرفدار است و به دلیل پاسخ موزیکال مدارهای لامپی و ترانسفورمر آن، و همچنین ویژگیهای متمایز بوست/کات، بسیار ارزشمند شناخته میشود.
Dynamic EQ: این ماژول EQ اختصاصی، تغییرات سطح را در باندهای فرکانسی مشخص بهصورت لحظهای تشخیص داده و بهره EQ را بهطور پویا تنظیم میکند تا کمپرس، لیمیتینگ و De-essing دقیق ارائه دهد. رابط کاربری بهبود یافته آن نیز باعث کاربری سریع و آسان میشود.
Buss Comp 369: تیم K’s Lab یک مدل دقیق VCM (Virtual Circuitry Modeling) از یک باس کمپرسور مشهور که در استودیوهای ضبط و پخش در سراسر جهان مورد اعتماد است ساختهاند. همانطور که از نامش پیداست، Buss Comp 369 برای درج در باس استریو میکس ایدهآل است و باعث افزایش بلندی صدا، یکنواختی بیشتر سطحها و صدایی گرمتر میشود. این انتخابی عالی برای صدای زنده و همچنین کاربردهای پخش است.
MBC4 Multiband Compressor: کمپرسور چندباندی MBC4 یک پردازشگر چهاربانده برای رک پرمیوم کنسول است که رابط کاربری پیشرفته (GUI) را با مدلسازی دقیق VCM ترکیب کرده و کارایی بالا و کیفیت صوتی برتر ارائه میدهد. پاسخ موزیکال کمپرسورهای آنالوگ معتبر با دقت مورد مطالعه قرار گرفته و در MBC4 بازآفرینی شده است تا پردازش داینامیک انعطافپذیر فراهم شود، در حالیکه اصالت و موزیکال بودن سیگنال حفظ میگردد.
رک افکت
Comp 276: این مدل ترکیبی از چند کمپرسور آنالوگ است که در دهه ۷۰ میلادی در استودیوهای ضبط بسیار محبوب بودند. هر کسی که با نسخههای اصلی آشنا باشد، بهراحتی پانچ (Punch) و حجم (Fatness) خاصی را که این دستگاه ارائه میدهد، تشخیص خواهد داد.
Open Deck: یک افکت منحصربهفرد که هم مدارهای آنالوگ دستگاههای ضبط نوار حرفهای شناختهشده و هم ویژگیهای نوارهای مورداستفاده در آنها را شبیهسازی میکند. میتوانید بهسادگی یک Deck را که صدای موردنیاز شما را ارائه میدهد انتخاب کنید، یا Deckهای ضبط و پخش متفاوت را برای ایجاد تنوعهای کاربردی ترکیب نمایید.
Comp 260: کمپرسور/لیمیتوری که در این مدل شبیهسازی شده، در اواخر دهه ۷۰ میلادی بسیار پرطرفدار بود و از مدار تشخیص سطح RMS حالت جامد و VCA برای کنترل سطح استفاده میکرد. امضای صوتی این مدل کاملاً قابلتشخیص است.
EQ 601: برای دستیابی به صدای گرم و دلنشین EQ آنالوگ، این مدل یک توپولوژی مداری محبوب از دهه ۷۰ را با دقت بازآفرینی میکند.
دو روش برای ضبط صدای زنده
کنسولهای سری CL دو راهکار برای ضبط زنده ارائه میدهند: ضبط آسان دوترک مستقیماً روی حافظه USB، و ضبط چندترک با عملکرد بالا روی یک ایستگاه کاری صدای دیجیتال (DAW) از طریق Dante. چه برای یک آپلود ساده در وب، چه برای یک انتشار تجاری، یا صرفاً برای استفاده در یک ساندچک مجازی در روز بعد، تمام امکانات ضبط موردنیاز شما فراهم است.
یکپارچگی بینقص با Nuendo Live برای ضبط چندترک حرفهای
نرمافزار DAW Nuendo Live بهطور ویژه برای ضبط چندترک زنده طراحی شده است و کنترل جامع و نمای کلی مناسبی را برای عملکرد روان حتی در سختترین شرایط اجرای زنده فراهم میکند. یک پلاگین توسعهدهنده امکان ادغام بیوقفه با ویژگیهای کنسول CL را میدهد، مانند نام کانالها، مارکرها، کنترل ترنسپورت و موارد دیگر.
Dante Virtual Soundcard:
نرمافزار Dante Virtual Soundcard که همراه با کنسولهای CL و رکهای I/O مدل Rio3224-D/Rio1608-D ارائه میشود، ضبط مستقیم چندترک روی یک DAW مبتنی بر ویندوز یا مک را بدون نیاز به کارت صدا یا رابط صوتی بین کنسول و رایانه امکانپذیر میکند. یک نرمافزار DAW قدرتمند مانند Steinberg Nuendo Live میتواند تا ۶۴ ترک را با کیفیت استودیویی و قابلیتهای ویرایشی ضبط نماید.
Virtual Sound Check:
پخش DAW میتواند فوراً به کانالهای ورودی کنسول CL متصل (Patch) شود تا ضبطهای چندترک برای انجام چک صدای مجازی (Virtual Sound Check) مورد استفاده قرار گیرند، زمانیکه نوازندگان یا خوانندگان در دسترس نیستند. حتی میتوان از ضبط اجرای روز قبل برای انجام چک صدا در روز بعد استفاده کرد!
ضبط آسان دوترک روی حافظه USB
ضبط دوترک در فرمت mp3 از این سادهتر نمیشود. کافی است یک حافظه USB را به کانکتور USB روی پنل جلویی کنسول وصل کنید و شروع به ضبط نمایید. هیچ تجهیز اضافی دیگری موردنیاز نیست. طبیعتاً پخش از روی حافظه USB نیز امکانپذیر است که آن را به منبعی مناسب برای BGM یا افکتهای صوتی تبدیل میکند.
قابلیت گسترش و سازگاری

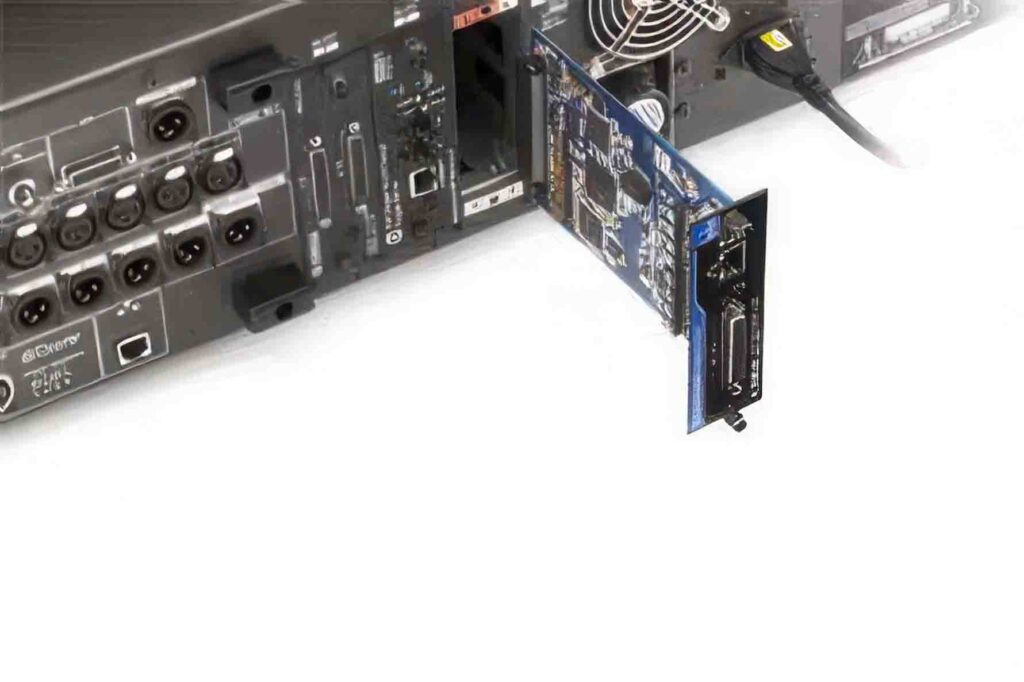

سه اسلات کارت Mini-YGDAI روی کنسولهای CL امکان گسترش ورودی/خروجی و همچنین قابلیتهای پردازشی اضافی را فراهم میکنند. افزودههای جدید به مجموعه کارتهای توسعه شامل کارت MY8-LAKE است که پردازش Lake (یکی از ابزارهای اصلی در دنیای صدای زنده امروز) را در کنسول ادغام میکند، و کارت Dugan-MY16 که پیشرفتهترین قابلیتهای صفبندی خودکار میکروفن و کنترل بهره را اضافه میکند.
آزادی جدید در کنترل از راه دور
با اپلیکیشن CL StageMix، یک iPad به یک کنترلر بیسیم تبدیل میشود که میتواند برای راهاندازی و کار با کنسولهای CL از هر نقطه روی صحنه یا در بخش تماشاگران استفاده شود. حتی در پنلهای CL5 و CL3 یک جایگاه داخلی برای iPad تعبیه شده است تا نصب و استفاده از آن برای کنترلهای اضافی سادهتر شود.
همچنین اپلیکیشن CL Editor برای رایانههای ویندوز و مک وجود دارد که هم برای عملکرد گسترده آنلاین و هم برای راهاندازی و ویرایش آفلاین طراحی شده است. علاوه بر کنترل کامل Selected Channel و نمایش کلی (Overview)، CL Editor مدیریت دادههای صحنه، ویرایش لیست پچ، ویرایش نام کانالها و بسیاری قابلیتهای دیگر را امکانپذیر میسازد. حتی میتوان اپلیکیشنهای CL StageMix و CL Editor را بهطور همزمان استفاده کرد.
ظاهر هوشمند و طراحی انعطافپذیر برای پنلهای کنترل سفارشی
هیچ مهارت برنامهنویسی تخصصی موردنیاز نیست. یک رابط کاربری شهودی (Intuitive) این امکان را فراهم میکند که بهسادگی فیدرهایی برای کنترل حجم صدا یا کلیدهایی برای روشن/خاموش کردن کانالها ایجاد کنید، و حتی عکسها یا عناصر گرافیکی دیگر را روی صفحهنمایش تبلت قرار دهید تا پنلهای کنترلی اختصاصی بسازید که کاملاً با نیازها و کاربران خاص تطبیق داشته باشند.
علاوه بر این، نرمافزارهای ProVisionaire Touch و ProVisionaire Control میتوانند کنترل مجموعهای گسترده از تجهیزات یاماها و نکسو را در اختیار شما بگذارند، از جمله:
- میکسرهای دیجیتال سری CL/QL/TF
- پردازشگرهای سری MTX و MRX
- آمپلیفایرهای سری XMV و PC-D/PC-DI
- رکهای I/O سری R (ADDA) و Tio1608-D
- اسپیکرهای اکتیو سری DZR-D و سابووفرهای اکتیو سری DXS XLF-D
- کنترلر توانمند نکسو NXAMPmk2 Powered TD Controller
بهسادگی میتوان همه این پارامترها را در یک صفحه ترکیب و مدیریت کرد.
کنترل خودکار گین برای حداکثر ۱۶ ورودی میکروفن
کارت میکسر خودکار Dugan-MY16 که با همکاری شرکت Dan Dugan Sound Design توسعه یافته است، امکان صفبندی (Cueing) و کنترل خودکار و روان گین را برای حداکثر ۱۶ کانال ورودی فراهم میکند. بهجای استفاده از Gate برای باز و بسته کردن کانالها، سیستم Dugan از اشتراک گین (Gain Sharing) و فید تدریجی (Fade) استفاده میکند تا تغییرات سطح صدا بهطور طبیعی و نرم انجام شود.
اتصال آبشاری (Cascade Link)
برای کاربردهایی که به تعداد زیادی کانال ورودی نیاز دارند، کنسولهای سری CL میتوانند از طریق کارتهای I/O مانند MY16-AE که در اسلاتهای توسعه Mini-YGDAI نصب میشوند، بهصورت آبشاری به یکدیگر متصل شوند.
دادههای امروز برای اجرای فردا
نرمافزار Yamaha Console File Converter این امکان را فراهم میکند که دادهها بین چندین کنسول دیجیتال یاماها به اشتراک گذاشته شوند، و کنسولهای سری CL نیز در آخرین نسخه این نرمافزار پشتیبانی میشوند. بنابراین میتوان دادهها را بین کنسولهای سری CL، PM5D، M7CL و LS9 جابهجا کرد. به این ترتیب دادههای یک اجرا نیازی به بازبرنامهریزی کامل برای اجرای بعدی نخواهند داشت، حتی اگر از کنسولهای متفاوتی استفاده شود.
ویژگیهای بهینهشده برای صدای زنده
اگرچه روشهای استفاده از یک میکسر بهاندازه تعداد صدابرداران متنوع است، اما بازخورد گسترده از متخصصان در تمام حوزههای این صنعت، امکان ارائه مجموعهای از ویژگیها را فراهم کرده که کاملاً با نیازهای واقعی و سختگیرانه صدای زنده مطابقت دارند.
۳۰۰ حافظه صحنه (Scene Memories)
تا ۳۰۰ پیکربندی کامل کنسول میتواند بهعنوان «صحنه» ذخیره و هر زمان موردنیاز بهسرعت فراخوانی شود. قابلیتهای Recall Safe، Focus و Preview نیز در دسترس هستند.
دیلی متنوع در ورودی و خروجی
تا ۱۰۰۰ میلیثانیه دیلی روی کانالهای ورودی برای جبران دقیق فاز میکروفن، و همچنین تا ۱۰۰۰ میلیثانیه دیلی روی پورتهای خروجی برای جبران فاصله اسپیکر و تیونینگ سالن قابل استفاده است.
پردازش EQ و داینامیک کافی
تمام کانالها دارای EQ پارامتریک ۴ بانده و دو پردازشگر داینامیک هستند (خروجیها یک پردازشگر دارند). این پردازشگرها شامل HPF برای هر ورودی بوده و یکی از آنها بهعنوان دیاسر (De-esser) بسیار کارآمد با الگوریتمهای پردازشی پیشرفته و حالت Bandpass عمل میکند.
۱۶ گروه DCA
۱۶ گروه DCA امکان گروهبندی انعطافپذیر چندین کانال ورودی را برای کنترل همزمان فراهم میکنند.
۸ گروه Mute
چندین کانال میتوانند به یکی از ۸ گروه Mute اختصاص یابند تا بیدرنگ بیصدا یا دوباره فعال شوند. قابلیت جدید Dimmer Level نیز اضافه شده است.
۱۶ کلید کاربری قابل تعریف
تعداد زیادی از عملکردهای کنسول، از جمله Sends on Fader، Tap Tempo و Set by Sel، میتوانند به ۱۶ کلید قابل تعریف اختصاص یابند تا دسترسی سریع و مستقیم فراهم شود.
چندین مجموعه کلید کاربری (User Key Sets)
برای محدود کردن دسترسی اپراتورهای کمتجربه و جلوگیری از خطا، چندین مجموعه کلید کاربری میتوانند در خود کنسول یا روی حافظه USB ذخیره شوند.
رابط GPI پنج ورودی/پنج خروجی
رابط ۵ ورودی/۵ خروجی GPI امکان میدهد کنسولهای CL به ورودی از کلیدهای خارجی پاسخ دهند و همچنین وضعیت روشن/خاموش را به دستگاههای خارجی ارسال کنند.
یک سیستم ساده زنجیرهای (Daisy-chain)
سوئیچهای داخلی پورتها این امکان را میدهند که کنسولهای CL بهسادگی برای پیکربندی شبکه زنجیرهای (Daisy-chain) یا ستارهای (Star) تنظیم شوند. در این مثال، کنسول در موقعیت FOH مستقیماً به رک I/O در کنار صحنه متصل شده است. شبکه بهصورت خودکار پیکربندی میشود. البته اپلیکیشن CL StageMix روی iPad حتی در چنین سیستم سادهای قابل استفاده است و Dante Virtual Soundcard نیز میتواند برای ضبط چندترک روی یک DAW مانند Steinberg Nuendo فعال شود.
یک شبکه ستارهای انعطافپذیر و پشتیباندار
توپولوژیهای ستارهای میتوانند با سوئیچهای شبکه گیگابیتی پیکربندی شوند. در این پیکربندی، اتصالات پشتیبان به هر دستگاه روی شبکه اطمینان میدهند که خرابی یک کابل یا دستگاه شبکه باعث اختلال در کل سیستم نشود. ویژگی Gain Compensation این امکان را فراهم میکند که چندین کنسول بهطور همزمان گین آنالوگ یک رک I/O را کنترل کنند و ادغام یکپارچهای بین FOH و مانیتور ایجاد شود. همچنین چندین رایانه میتوانند برای ضبط زنده مورد استفاده قرار گیرند.
* برای کنترل گین آنالوگ Ri8-D به نسخه فریمور CL V1.5 یا بالاتر نیاز است.
ادغام با NEXO NXAMP
با نصب کارت شبکه NXDT104 Dante در یک NEXO NXAMP، امکان برقراری ارتباط با کنسولهای سری CL فراهم میشود. علاوه بر انتقال صوتی پایه از طریق شبکه Dante، عملیات شناسایی و پچینگ NXAMP نیز میتواند از طریق نمایشگر لمسی کنسول CL کنترل شود. شما از ورودی تا خروجی، شبکه Dante در اختیار دارید و در عین حال، کاربری کلی سیستم نیز بهطور چشمگیری ارتقا پیدا میکند.
- فریمور CL نسخه 1.5 یا بالاتر برای کنترل گِین آنالوگ Ri8-D و همچنین شناسایی و پچینگ NXAMP مورد نیاز است.
صدای زنده همراه با قابلیت تولید (Production)
یک سیستم پیشرفته تولید Nuage Advanced Production System میتواند از طریق Dante به سیستم صدای زنده مبتنی بر کنسولهای سری CL و واحدهای I/O سری Rio متصل شود. این ترکیب امکان ایجاد یک سیستم شبکه صوتی کاملاً یکپارچه را فراهم میسازد که میتواند هم صدای زنده و هم تولیدات استودیویی را در سالنها یا تئاترهایی که دارای اتاقهای ضبط داخلی هستند، مدیریت کند. از آنجا که هنگام استفاده از واحدهای I/O سری Rio با کنسولهای سری CL، جبران گِین بهصورت خودکار اعمال میشود، تنظیمات گِین آنالوگ در چندین کنسول CL متصل به یک واحد Rio مشترک باعث تغییرات ناخواسته در سطح کلی صدا نخواهد شد.
- فریمور CL نسخه 1.5 یا بالاتر برای کنترل گِین آنالوگ Ri8-D مورد نیاز است.

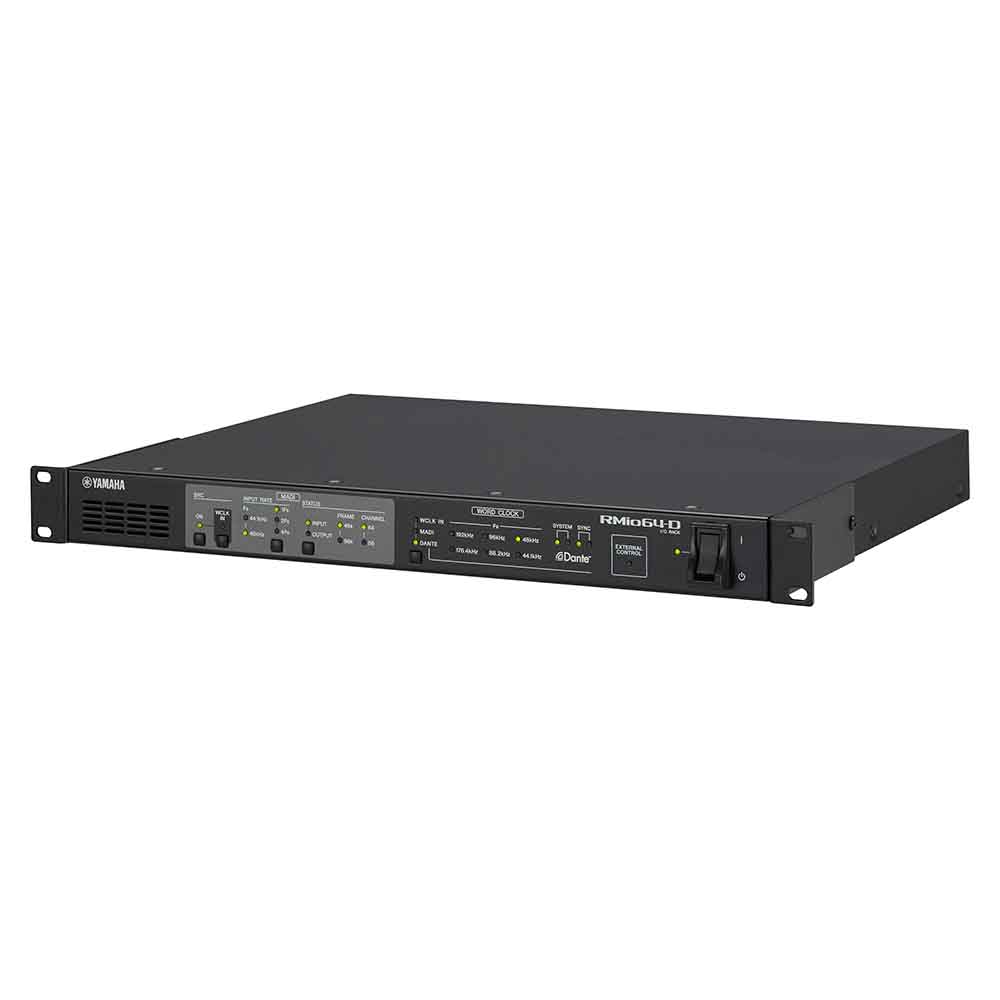

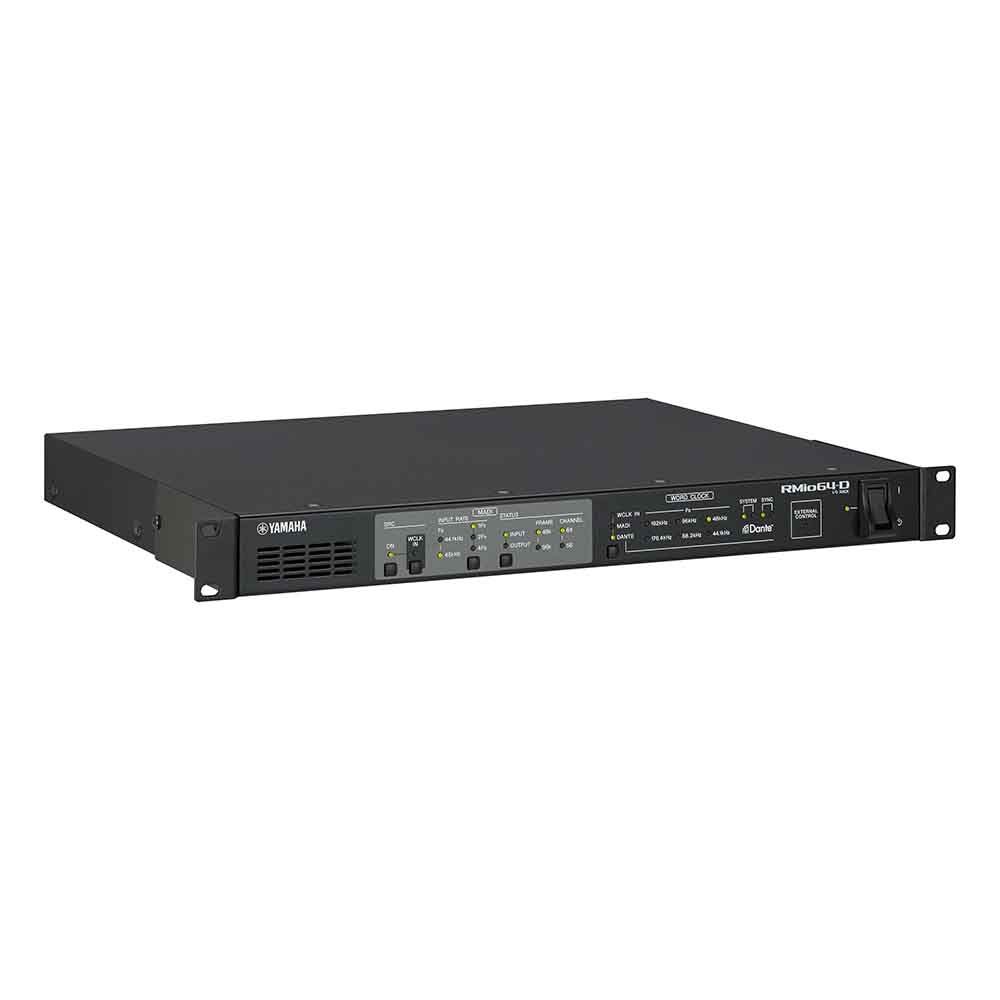

یک RMio64-D برای تأمین یک فید MADI به یک واحد OB (خودروی پخش زنده) استفاده میشود.
سیستم صدای زنده شامل یک کنسول CL در موقعیت فُرِنتهاوس (Front of House) و یک کنسول QL در کنار صحنه است. علاوه بر ارائه میکس مانیتور، ویژگی Port to Port در کنسول QL کنار صحنه این امکان را فراهم میکند که مانند یک واحد رک سری R بهعنوان یک دستگاه I/O عمل کند و در نتیجه اندازه و پیچیدگی کلی سیستم کاهش یابد.
RMio64-D سیگنال Dante سیستم را به MADI تبدیل میکند تا برای واحد OB خارج از سالن ارسال شود. تبدیل نرخ نمونهبرداری داخلی در RMio64-D بهطور مؤثر مشکلات همزمانسازی کلاک (Word Clock) را برطرف میکند.

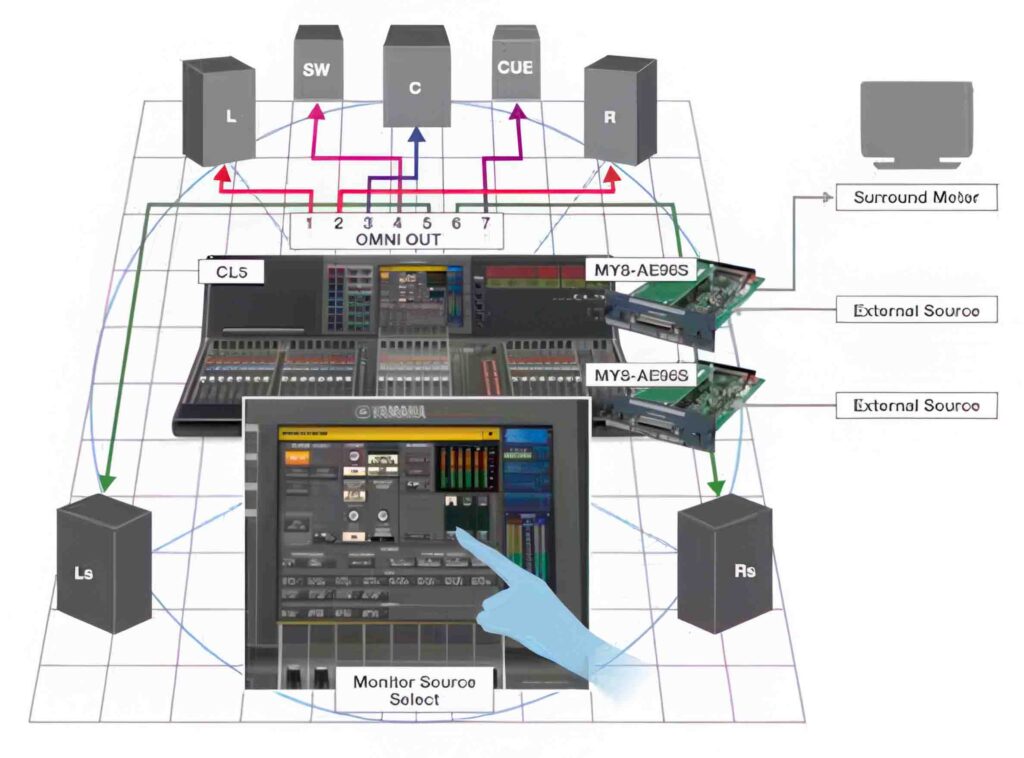

استفاده از CL یا QL در یک سیستم مانیتورینگ Surround
اتصالات به اسپیکرهای مانیتور Surround و اسپیکر Cue اختصاصی از طریق کانکتورهای OMNI OUT کنسول یا اسلات توسعه Mini-YGDAI برقرار میشوند.
منابع Surround خارجی از طریق یک اسلات توسعه Mini-YGDAI به کنسول وارد میشوند تا امکان سوئیچ و مانیتور کردن آنها از طریق کنسول فراهم شود. همچنین سیگنالهای Surround میتوانند از طریق اسلات Mini-YGDAI به یک متر Surround خارجی ارسال شوند.
.svg){kind=icon}
|
CL5
|
CL3
|
CL1
|
|||
|---|---|---|---|---|---|
| General specifications | Sampling frequency rate | Internal | 44.1kHz / 48kHz | 44.1kHz / 48kHz | 44.1kHz / 48kHz |
| External | 44.1kHz: +4.1667%, +0.1%, -0.1%, -4.0% (±200ppm), 48kHz: +4.1667%, +0.1%, -0.1%, -4.0% (±200ppm) | 44.1kHz: +4.1667%, +0.1%, -0.1%, -4.0% (±200ppm), 48kHz: +4.1667%, +0.1%, -0.1%, -4.0% (±200ppm) | 44.1kHz: +4.1667%, +0.1%, -0.1%, -4.0% (±200ppm), 48kHz: +4.1667%, +0.1%, -0.1%, -4.0% (±200ppm) | ||
| Signal delay | Less than 2.5ms, OMNI IN to OMNI OUT, Fs=48kHz | Less than 2.5ms, OMNI IN to OMNI OUT, Fs=48kHz | Less than 2.5ms, OMNI IN to OMNI OUT, Fs=48kHz | ||
| Total harmonic distortion | Less than 0.05% 20Hz-20kHz@+4dBu into 600Ω, OMNI IN to OMNI OUT, Input Gain = Min. | Less than 0.05% 20Hz-20kHz@+4dBu into 600Ω, OMNI IN to OMNI OUT, Input Gain = Min. | Less than 0.05% 20Hz-20kHz@+4dBu into 600Ω, OMNI IN to OMNI OUT, Input Gain = Min. | ||
| Frequency response | +0.5, -1.5dB 20Hz-20kHz, refer to +4dBu output @1kHz, OMNI IN to OMNI OUT | +0.5, -1.5dB 20Hz-20kHz, refer to +4dBu output @1kHz, OMNI IN to OMNI OUT | +0.5, -1.5dB 20Hz-20kHz, refer to +4dBu output @1kHz, OMNI IN to OMNI OUT | ||
| Dynamic range | 112dB typ.: DA Converter / 108dB typ.: OMNI IN to OMNI OUT, Input Gain = Min. | 112dB typ.: DA Converter / 108dB typ.: OMNI IN to OMNI OUT, Input Gain = Min. | 112dB typ.: DA Converter / 108dB typ.: OMNI IN to OMNI OUT, Input Gain = Min. | ||
| Hum & noise level | Equivalent input noise | -128dBu typ., Equivalent Input Noise, Input Gain=Max. | -128dBu typ., Equivalent Input Noise, Input Gain=Max | -128dBu typ., Equivalent Input Noise, Input Gain=Max | |
| Residual output noise | -88dBu, Residual output noise, ST master off | -88dBu, Residual output noise, ST master off | -88dBu, Residual output noise, ST master off | ||
| Crosstalk | -100dB*1, adjacent OMNI IN/OMNI OUT channels, Input Gain = Min. | -100dB*1, adjacent OMNI IN/OMNI OUT channels, Input Gain = Min. | -100dB*1, adjacent OMNI IN/OMNI OUT channels, Input Gain = Min. | ||
| Power requirements | US/Canada: 120V 60Hz, Japan: 100V 50/60Hz, China: 110-240V 50/60Hz, Korea: 220V 60Hz, Other: 110-240V 50/60Hz | US/Canada: 120V 60Hz, Japan: 100V 50/60Hz, China: 110-240V 50/60Hz, Korea: 220V 60Hz, Other: 110-240V 50/60Hz | US/Canada: 120V 60Hz, Japan: 100V 50/60Hz, China: 110-240V 50/60Hz, Korea: 220V 60Hz, Other: 110-240V 50/60Hz | ||
| Power consumption | 170W: Internal Power Supply / 200W: Simultaneous use of Internal PSU and External PW800W | 170W: Internal Power Supply / 200W: Simultaneous use of Internal PSU and External PW800W | 170W: Internal Power Supply / 200W: Simultaneous use of Internal PSU and External PW800W | ||
| Dimensions | W | 1053mm (41 1/2in) | 839mm (33 1/8in) | 648mm (25 5/8in) | |
| H | 299mm (11 3/4in) | 299mm (11 3/4in) | 299mm (11 3/4in) | ||
| D | 667mm (26 1/4in) | 667mm (26 1/4in) | 667mm (26 1/4in) | ||
| Net weight | 36kg (79.4lb) | 29kg (63.9lb) | 24kg (52.9lb) | ||
| Others | Temperature Range: Operating temperature range: 0 - 40℃, Storage temperature range: -20 - 60℃ | Temperature Range: Operating temperature range: 0 - 40℃, Storage temperature range: -20 - 60℃ | Temperature Range: Operating temperature range: 0 - 40℃, Storage temperature range: -20 - 60℃ | ||
